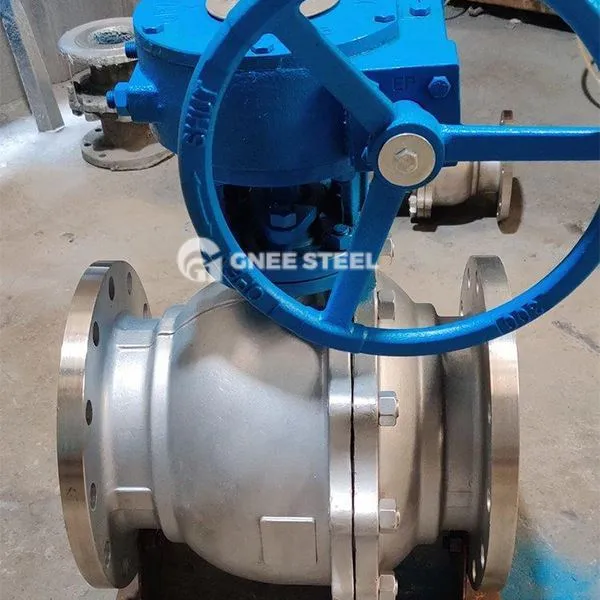

توضیحات دریچه های توپ نصب شده Trunnion فلنج
دریچه توپ Trunnion Flange دریچه ای است که در آن قسمت باز و بسته (توپ) توسط ساقه دریچه رانده می شود و در اطراف محور ساقه دریچه می چرخد. این دریچه معمولاً برای کنترل جریان سیال در خط لوله استفاده می شود و با چرخاندن 90 درجه می تواند باز یا بسته شود.
ساختار ماین
بدنه و توپ: بدنه دریچه بیشتر از فولاد ریخته گری (WCB) ، فولاد ضد زنگ (304/316L) یا فولاد جعلی ساخته شده است و سطح توپ برای افزایش مقاومت در برابر سایش سطح آلیاژ سخت است.
توپ توسط یاتاقان های بالا و پایین ثابت است تا از فشار متوسط فشار توپ برای حرکت و کاهش گشتاور عملیاتی جلوگیری شود.
components مؤلفه ها:
design طراحی صندلی دریچه ای: دو صندلی شیر مستقل در دو طرف توپ قرار دارد و از آب بندی دو طرفه و انزوا متوسط پشتیبانی می کند.
- ساختار ضد ضد آب: در صورت آتش سوزی ، حلقه آب بندی ضد آب با توپ مهر و موم فلزی را تشکیل می دهد که مطابق با استاندارد API 607 است.
مشخصات دریچه های توپ نصب شده Trunnion فلنج
|
کاربرد
|
عمومی
|
|
قدرت
|
کتابچه راهنمای
|
|
ساختار
|
توپ
|
|
پشتیبانی سفارشی
|
OEM
|
|
اندازه بندر
|
استاندارد
|
|
شماره مدل
|
Q41f -150 lb
|
|
دمای رسانه
|
دمای طبیعی
|
|
رسانه ها
|
گاز
|
|
استاندارد
|
استاندارد ملی
|
|
شستشو
|
عادی
|
|
فرم اتصال
|
نوع فلنج
|
|
رسانه ها
|
آب ، گاز ، روغن و غیره
|
|
ضمانت
|
1 سال
|
|
ماده بدنه
|
cf8
|
|
حالت محرک
|
کتابچه راهنمای
|
|
سطح پیشرو
|
PN16 PN25 PN40 PN64
|
|
ماده صندلی دریچه
|
PTFE
|
|
درجه حرارت
|
-196 درجه -600 درجه
|
دریچه های توپ نصب شده Trunnion فلنج
برنامه
خطوط لوله مسافت طولانی: نفت و گاز با قطر بزرگ (DN 600+) ، خطوط لوله آب ، مناسب برای محیط های فشار قوی بالاتر از کلاس 600.
پتروشیمی: راکتورهای فشار بالا ، خطوط لوله بخار با درجه حرارت بالا و کنترل رسانه های خورنده.
تجهیزات صنعتی: سیستم های دیگ بخار ، حمل و نقل دوغاب حاوی ذرات و خطوط لوله حفاظت از آتش.
توصیه های انتخاب و نگهداری
نقاط انتخاب
سناریوهای فشار بالا: بدنه دریچه فولادی جعلی + مهر و موم سخت (مانند آلیاژ استولیت) ترجیح داده می شود.
رسانه های خورنده: بدنه دریچه استیل 316L + حلقه مهر و موم فلوئوروبربر.
الزامات حفاظت از آتش: طراحی حلقه مهر و موم آتش نشانی باید مطابق با استانداردهای API 607 باشد.
توصیه های نگهداری
روغن کاری منظم: گریس درجه حرارت بالا را به ساقه دریچه تزریق کنید و هر 6 ماه یکبار برای جلوگیری از لکه دار شدن.
تشخیص مهر و موم: هر سال سایش صندلی دریچه را در شرایط فشار بالا بررسی کنید و حلقه بهار یا مهر و موم را به موقع تعویض کنید.
