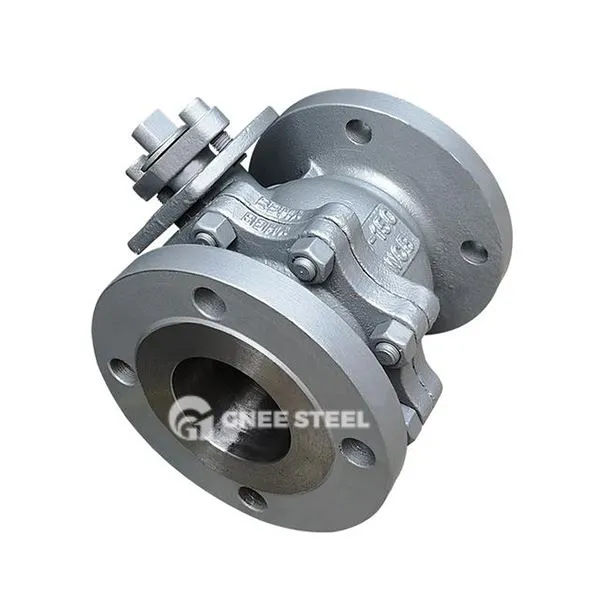

ISO 5211 شیرهای توپ نصب شده مستقیم

ISO 5211 شیرهای توپ نصب شده مستقیم ISO 5211 شیرهای سازگار با یک سکوی رابط استاندارد در بالا برای نصب مستقیم محرک های برقی و پنوماتیک و بدون نیاز به براکت های اضافی هستند. این دریچه های توپ به منظور ساده سازی فرآیند نصب محرک و تقویت سازگاری سیستم ، به طور گسترده ای در سناریوهای کنترل فشار بالا ، درجه حرارت بالا و شدید استفاده می شود. ویژگی های اصلی آن شامل موارد زیر است:

رابط های استاندارد: محرک ها و دریچه ها به طور مستقیم به یکدیگر متصل می شوند و با انواع مارک های محرک و کاهش هزینه های نگهداری سازگار می شوند.
افتتاح و بسته شدن بدون اصطکاک: توپ و صندلی دریچه در حین کار از تماس خارج است و باعث کاهش سایش سطح آب بندی می شود.
درجه آب بندی بالا: مکانیسم آب بندی اجباری (گوه مکانیکی + کمک سیال) نشت صفر (درجه آب بندی تا VI) را تضمین می کند.
ساختار اصلی و ویژگی های طراحی
طراحی مؤلفه اصلی
رابط پلتفرم بالا:
قسمت بالای بدنه دریچه در یک سکوی مربع یا گرد که مطابق با استانداردهای ISO 5211 است ، مکان های سوراخ پیچ و مشخصات بعدی را برای پشتیبانی از نصب محرک یکپارچه فراهم می کند.
ارتفاعات سکو و فاصله سوراخ برای قرار دادن محرک های چند روتاری یا جزئی دوار استاندارد شده است.
سیستم آب بندی:
مکانیسم آب بندی دوگانه: هنگام بستن ساقه دریچه به پایین توپ برای ایجاد یک مهر و موم مکانیکی اجباری ، فشار سیال برای کمک بیشتر در تقویت اثر آب بندی.
مواد صندلی: مهر و موم سخت فلزی (اسپری کاربید تنگستن) درجه حرارت بالا و مقاومت بالا (درجه {0}} درجه 815 درجه) ، مهر و موم نرم (PTFE) مقاومت خوردگی شیمیایی.
محافظت از ایمنی:
ساختار ضد پرواز ساقه برای جلوگیری از فشار متوسط ​​ساقه.
طراحی ضد آتش (به عنوان مثال بسته بندی گرافیت) ایمنی را در شرایط کار با دمای بالا تضمین می کند.
روش عمل
باز: ساقه دریچه را در جهت عقربه های ساعت بچرخانید ، توپ از صندلی بلند می شود و 90 درجه می چرخد ​​، مسیر جریان کاملاً باز است.
بسته شدن: ساقه دریچه را در جهت عقربه های ساعت بچرخانید ، توپ را مجدداً تنظیم می کند و سپس به پایین فشار می دهد تا یک مهر و موم ایجاد شود.



ISO 5211 شیرهای توپ نصب شده مستقیم



برنامه
صنعت پتروشیمی: خط لوله روغن با دمای بالا (مقاومت دما 815 درجه) ، ورودی و خروجی راکتور هیدروژناسیون.
انتقال گاز طبیعی: خط لوله فشار قوی (کلاس 600 ~ 2500) ، سیستم ذخیره سازی و حمل و نقل LNG (ثبات مهر و موم درجه {3}}) ؛
مهندسی حفاظت از محیط زیست: تصفیه فاضلاب (مهر و موم نرم مقاوم در برابر خوردگی) ، برش رسانه حاوی ذرات (کره های پوشش داده شده با سایش).
صنعت اتوماسیون: خط لوله آسپتیک دارویی (کنترل دقیق محرک برقی) ، فرآوری مواد غذایی (باز و بسته شدن سریع).
