دریچه توپ

دریچه توپ مداری نوعی دریچه است که با چرخاندن توپ و حرکت به سمت بالا و پایین با ساقه دریچه باز می شود و بسته می شود ، توپ دارای یک ساختار مداری داخلی است ، توپ ابتدا از صندلی دریچه جدا می شود و سپس در حین کار می چرخد ​​تا از اصطکاک در سطح آب بندی جلوگیری شود ، که برای شرایط شدید درجه حرارت بالا و فشار زیاد ، ذرات ذرات یا تنظیم کننده رسانه مناسب است.

مؤلفه های ساختاری

توپ: قطعات باز و بسته شدن هسته ، سطح پولیش آینه ، ساختار مسیر داخلی برای دستیابی به چرخش بدون اصطکاک.
بدنه دریچه: ساختار اصلی ، با استفاده از مواد مقاوم در برابر خوردگی با مقاومت بالا (مانند فولاد کربن ، فولاد ضد زنگ) ، برای اطمینان از ثبات کلی و آب بندی.
ساقه: محرک را با توپ متصل می کند و توپ را به سمت بالا می برد و از طریق شیار مارپیچ یا هواپیمای زاویه ای می چرخد.
دستگاه آب بندی:
ساختار مهر و موم گوه: ساقه برای فشار دادن توپ به صندلی ، از نیروی مکانیکی استفاده می کند ، عملکرد آب بندی تحت تأثیر اختلاف فشار قرار نمی گیرد.
صندلی: مواد فلزی یا پلیمری (مانند PTFE) می توانند مورد استفاده قرار گیرند ، بخشی از بهار تعبیه شده برای تقویت سازگاری آب بندی.
اجزای کمکی: محدود کننده ها ، دستگاه های ضد استاتیک ، دوندگان خود تمیز و غیره.

فشار اسمی: Pn1.6 ~ 25. 0 MPA ؛

قطر اسمی:DN25 ~ 600mm ؛

دمای عملیاتی:F نوع 2 درجه 200 درجه ؛ y نوع 29 درجه 600 درجه ؛

رسانه های قابل اجرا:نفت ، محصولات نفتی ، گاز طبیعی ، آب و سایر رسانه ها.

ویژگی ها و مزایا

افتتاح و بسته شدن بدون اصطکاک: توپ قبل از چرخاندن از صندلی دریچه جدا می شود و از سایش سطح آب بندی و طولانی شدن عمر استفاده می کند.
عملکرد خود تمیز کردن: سیال به طور یکنواخت در امتداد توپ 360 درجه عبور می کند ، ناخالصی های گرگرفتگی را از سطح آب بندی می کند و نیاز به نگهداری را کاهش می دهد.
آب بندی قابل اعتماد: طراحی فشرده سازی مکانیکی گوه شکل ، عملکرد آب بندی تحت تأثیر نوسانات در فشار رسانه قرار نمی گیرد.
گشتاور کم کار: طراحی ویژه ساقه و ساختار ریلی ، عملکرد دستی سبک و برای کنترل اتوماسیون مناسب است.
ایمنی آتش سوزی: ساختار مقاوم در برابر آتش مطابق با استانداردهای API ، هنوز هم می تواند در صورت آتش سوزی یکپارچگی آب بندی را حفظ کند.
تعمیر و نگهداری آنلاین: طراحی با نصب بالا از جداسازی مستقیم صندوق برای جایگزینی قطعات داخلی پشتیبانی می کند و باعث کاهش خرابی می شود.

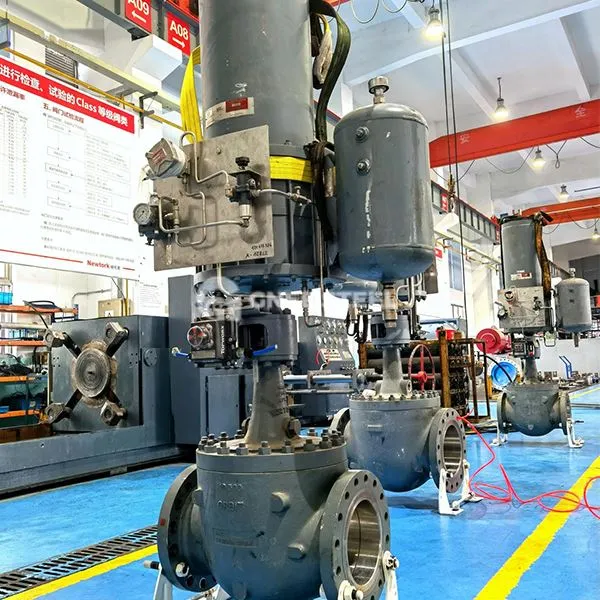

دریچه توپ مدار گنی



کاربردهای دریچه توپ مدار

• نفت و گاز: خطوط لوله از راه دور ، تاسیسات چاه ، سیستم های گاز طبیعی مایع (LNG).
• قدرت شیمیایی و الکتریکی: محیط خورنده قوی (اسید ، قلیایی) ، خط لوله بخار با درجه حرارت بالا.
• حفاظت از محیط زیست و شهرداری: تصفیه فاضلاب ، شبکه گرمایش.
• متالورژی و انرژی: گاز زدایی زغال سنگ ، انتقال گاز صنعتی.

• سازگاری با شرایط شدید کار: می تواند در برابر دمای بالا 550 درجه ، 42MPa فشار زیاد و رسانه حاوی ذرات ، عملکرد پایدار مقاومت کند.
• عمر طولانی و هزینه های کم نگهداری: عملکرد بدون اصطکاک و ویژگی های خود تمیز کردن به طور قابل توجهی سایش و پارگی را کاهش می دهد و باعث کاهش خرابی برای نگهداری می شود.
• آب بندی دو جهته و ایمنی: حمایت از فشار دو جهته ، طراحی ضد آتش برای اطمینان از ایمنی در محیط های شدید.
• اقتصادی و کارآمد: ساختار جمع و جور ، عملکرد مناسب ، کل مقرون به صرفه نسبت به دریچه های سنتی دروازه یا جهان.
