1. تعریف و ساختار اساسی

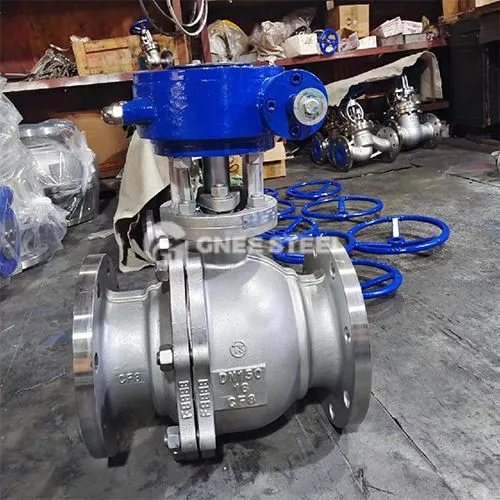

کاهش شیر توپ شناور قطر (یا کاهش شیر توپ شناور) نوع خاصی از دریچه توپ شناور است ، قطر سوراخ از طریق کره از قطر داخلی خط لوله کوچکتر است و باعث می شود آن را برای موقعیت هایی که کنترل سرعت جریان یا سازگاری با سیستم خط لوله با اختلاف فشار زیاد است ، کاربرد داشته باشد.
ویژگی های اصلی:
کاهش طراحی مته: قطر عبور توپ کاهش می یابد (معمولاً {0}}} ٪ از قطر داخلی خط لوله) برای بهینه سازی پایداری در شرایط دیفرانسیل فشار بالا با کاهش سطح مقطع جریان.
مهر و موم شناور: توپ در انتهای خروجی تحت فشار متوسط به صندلی دریچه حرکت می کند و فشار خاصی را مهر و موم می کند و مهر و موم دو طرفه را تضمین می کند.
ترتیب. صحنه برنامه و مزایا
زمینه های قابل اجرا:
سیستم اختلاف فشار بالا: مانند ایستگاه های تنظیم فشار گاز طبیعی ، خطوط لوله خروجی راکتور شیمیایی ، کاهش طراحی می تواند تأثیر نوسانات سرعت جریان را بر روی سطح آب بندی کاهش دهد.
محیط محدود به فضا: با توجه به ساختار جمع و جور بدنه دریچه ، برای صحنه هایی با فضای نصب محدود مناسب است.
مزایای عملکرد:
پایداری فشار بالا: کاهش قطر باعث کاهش تأثیر مستقیم محیط بر روی صندلی دریچه می شود ، مناسب برای شرایط فشار قوی کمتر از یا مساوی 32. MPA {3}.
مقرون به صرفه: در مقایسه با دریچه های توپ تمام شده ، کاهش طراحی مته می تواند هزینه های مواد را کاهش دهد ، در حالی که نیازهای شرایط عملیاتی خاص را برآورده می کند.
3. مقایسه با دریچه های توپ شناور کامل
| عناصر | کاهش دریچه توپ شناور | دریچه توپ شناور کامل |
|---|---|---|
| از طریق قطر | کمی کوچکتر از قطر داخلی لوله (80-90 درصد) | برابر با قطر داخلی لوله |
| خصوصیات مقاومت در برابر جریان | بالاتر (افزایش سرعت جریان) | بسیار کم (نزدیک به قطره فشار صفر) |
| فشار قابل اجرا | اختلاف فشار بالا (کمتر از یا مساوی با 32. {{1} mpa) | فشار متوسط و کم (کمتر از یا برابر با 16. 0 MPA) |
4. ابعاد اصلی
