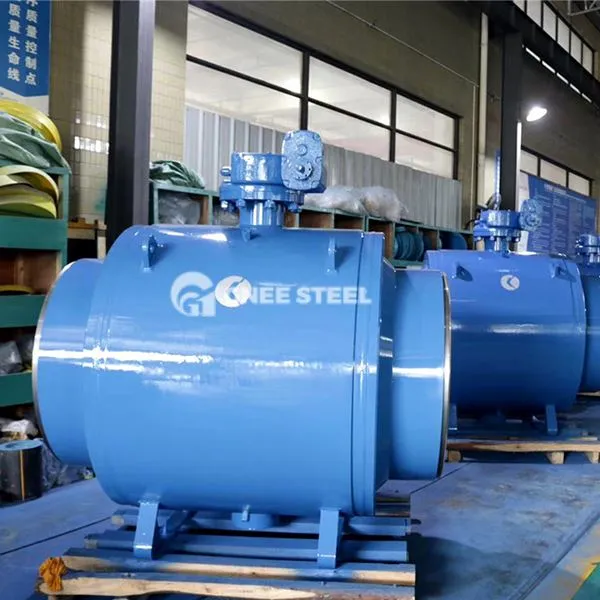

کاهش دریچه توپ درگاه

شیر توپ با قطر کاهش یافته ، طراحی ویژه ای از دریچه های توپ است ، ویژگی اصلی آن این است که مسیر جریان دور است ، اما سوپاپ اتصال انتهای قطر داخلی مسیر جریان و شناسه خط لوله یکسان است ، و قطعات باز و بسته شدن مسیر جریان در قطر درونی کاهش یافته. این طرح باعث می شود شیر توپ با قطر کاهش یافته در نیازهای فنی ، مواد ، بازرسی و آزمایش ، ابعاد شکل و اتصال مطابق با مقررات استانداردهای ASME و API باشد.

دریچه های توپ قطر کاهش یافته با NPS6 یا زیر به طور کلی از طراحی توپ شناور استفاده می کنند ، در حالی که NPS8 یا بالاتر توپ ثابت است. دارای اشکال مختلفی از آب بندی زیر مدل های زیر است که می تواند با توجه به شرایط مختلف کار ، مانند مهر و موم نرم ، مهر و موم فلزی ، صندلی ضد آتش و غیره انتخاب شود. ساختار آب بندی کمکی را می توان در صندلی دریچه تنظیم کرد و در صورت بروز اضطراری ، می توان شیر تزریق گریس را برای آب بندی موقت به صندلی و قطعات ساقه اضافه کرد. علاوه بر این ، با توجه به نیاز ، می توان ساقه ای را نیز برای سازگاری با مناسبت تخمگذار دفن کرد.

وزن دریچه توپ با قطر کاهش یافته حدود 30 ٪ سبک تر از دریچه توپ قطر کامل است ، در حالی که مقاومت جریان فقط در حدود 1\/7 از همان دریچه کالیبر کره است که برای کاهش بار خط لوله و هزینه های برش مناسب است. در NPS10 یک مشخصات را کاهش دهید ، NPS10 ~ NPS24 یک یا دو مشخصات را کاهش می دهد ، NPS24 و بالاتر به وضعیت واقعی بستگی دارد.

با توجه به طراحی و مزایای عملکرد منحصر به فرد ، این دریچه به ویژه برای کاربردهای صنعتی که نیاز به کاهش مقاومت سیال و مصرف انرژی کمتری دارند ، مانند خطوط لوله انتقال رسانه با درجه حرارت بالا در صنایع شیمیایی ، نفت و گاز طبیعی مناسب است.



کاهش دریچه توپ درگاه



کاهش دریچه های توپ مته در مقابل دریچه های توپ تمام شده
