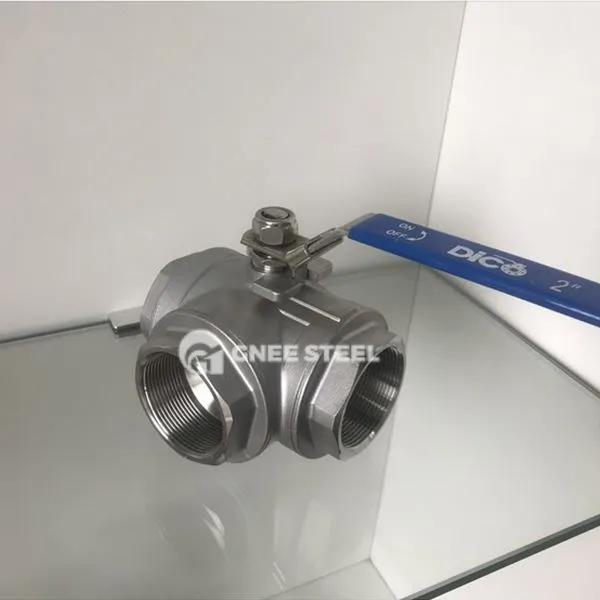

توضیحات دریچه دستی سه طرفه
دریچه دستی سه طرفه یک دستگاه دریچه است که جهت جریان جریان رسانه را در سه خط لوله با عملکرد دستی کنترل می کند. ویژگی اصلی آن سه کانال سیال (یک ورودی ، دو خروجی یا دو ورودی ، یک خروجی) است که می تواند به طور انعطاف پذیر انحراف ، تلاقی یا تغییر جهت جریان سیال را تحقق بخشد.
structure ساختار بدن VALLVE:
معمولاً از فولاد ضد زنگ (304\/316L) ، چدن یا مواد آلیاژی خاص ، با مقاومت در برابر خوردگی قوی و سازگاری با رسانه های مختلف ساخته شده است.
طرح معمولی طرح رابط "سمت چپ ، راست و پایین" است و حالت اتصال کانال با تغییر موقعیت هسته شیر کنترل می شود.
mode حالت drive:
کاملاً به عملکرد دستی (مانند دسته چرخشی یا آچار) ، بدون کمک برقی یا پنوماتیک وابسته است.
طبقه بندی و نوع
classcification by function:
Convering Valve: دو ورودی در یک پریز ادغام می شوند که برای مخلوط کردن رسانه های مختلف استفاده می شود.
valve Valve : یک ورودی به دو رسانه منحرف می شود ، مناسب برای توزیع جریان یا سوئیچینگ جهت.
classication توسط ساختار:
type valve type: با چرخاندن توپ ، جهت جریان را با عملکرد آب بندی عالی (مانند دریچه توپ سه طرفه دستی) تغییر دهید.
type valve type directional: از جابجایی بالا و پایین هسته دریچه برای تغییر اتصال کانال ، که معمولاً در سیستم های هیدرولیک استفاده می شود ، استفاده کنید.
مشخصات دریچه دستی سه طرفه
| قطر اسمی | dn 15- dn50 (1\/2 '' ، 3\/4 '' ، 1 '' ، 1-1\/4 '' ، 1-1\/2 '' ، 2 ') |
| نوع دریچه توپ | دریچه توپ شناور ، شیر توپ 3 طرفه ، دریچه توپ V ، دریچه توپ با فشار بالا |
| پیوستگی | نخ ، فلنج ، گیره ، جوشکاری باسن ، جوشکاری سوکت ، گیره جفت نازک |
| مطبوعات اسمی | PN16 ، PN25 ، PN40 ، PN64 |
| ماده بدنه | SUS304 ، SUS316 ، SUS316L |
| ماده مهر و موم | PTFE |
| دفع متوسط | -20 درجه ~ +120 درجه |
| واسطه کار | هوا ، بخار ، آب ، گاز ، روغن ، گرد و غبار ، محیط خورنده و غیره |
| اتصال درایور | ISO 5211 |
| بازرسی دریچه | iso\/din 5208-1987 |
دریچه دستی سه طرفه
برنامه
سیستم های کنترل صنعتی: حمل و نقل متناوب و مخلوط کردن رسانه های اسید و قلیایی در تولید شیمیایی. سوئیچینگ آبرسانی به جلو و معکوس و تنظیم جریان در سیستم های تصفیه آب.
انرژی و امکانات عمومی: کنترل انحراف بخار\/آب گرم در شبکه های لوله گرمایش ؛ تعویض اضطراری منابع آب متعدد در سیستم های حفاظت از آتش.
نقاط انتخاب
سازگاری رسانه: فولاد ضد زنگ 316L + مهر و موم با روکش فلورین برای مایعات بسیار خورنده ترجیح داده می شود. سطح فشار: مدل های معمولی از Pn {3}} PN40 پشتیبانی می کنند ، و ساختارهای مهر و موم سخت برای دمای بالا و شرایط فشار بالا باید سفارشی شوند. راحتی عملکرد: طراحی دسته باید ارگونومیک باشد و گشتاور چرخش باید کمتر یا مساوی با 50N · M باشد تا دشواری عملکرد را کاهش دهد.
