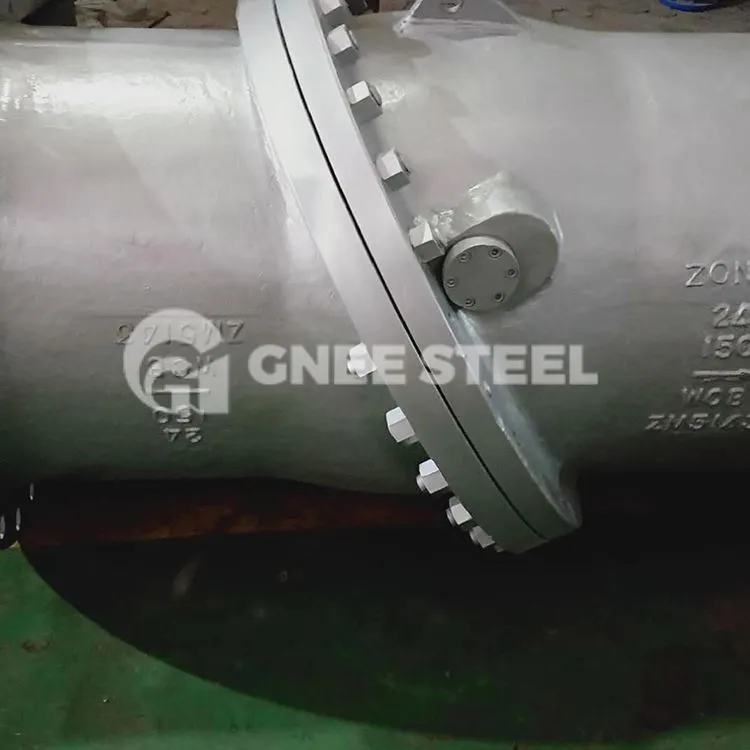

شیرهای چک دیسک شیبدار فلنجی

دیسک سوپاپ شیر چک دیسک کج فلنج یک دیسک شیبدار پروانه ای شکل است که روی شفت سوپاپ نصب شده است. نشیمن سوپاپ یک نوع فلزی شناور و الاستیک با آب بندی سخت است که تضمین می کند که صندلی سوپاپ می تواند به طور خودکار موقعیت خود را با دیسک سوپاپ تنظیم کند. سطح آب بندی نشیمنگاه سوپاپ بخشی از یک مخروط شیبدار است و خط آب بندی تشکیل شده بین نشیمنگاه سوپاپ و دیسک سوپاپ تقریباً یک منحنی بیضوی است. زاویه بین صفحه این منحنی و خط مرکزی کانال جریان شیر 60 درجه است. محور طولی خط آب بندی تقریباً بیضوی با محور مخروط یک زاویه خارج از مرکز تشکیل می دهد، به این معنی که محور مخروط که سطح آب بندی صندلی سوپاپ در آن قرار دارد و خط مرکزی کانال جریان بدنه دریچه یک زاویه خارج از مرکز دوم 15 را تشکیل می دهد. درجه ~ 20 درجه محور محور چرخش دیسک سوپاپ نیز بر این اساس تراز شده است.

مشخصات شیر ​​چک دیسک کج

مشخصات پارامتر اصلی
طراحی و ساخت: API594,API 6D,JB/TB8937;
چهره به چهره و انتها به انتها: API594,API6D,DIN3202,JB/T8937;
رتبه بندی فشار-دما: ASME B16.34، DIN2410، GB/T9124، HG20625، SH3406، JB/T74؛
بازرسی و آزمایش: API598, JB/T9092؛
فلنج لوله: JB/T74~90,JB/T9112-9124,HG20592~20635,SH3406,ASME B16.5,DIN2543~2548,GB/T13402,API605,ASME B16.47.
گستره محصول
جنس بدنه: فولاد کربن، فولاد ضد زنگ، فولاد آلیاژی، برنز
قطر اسمی: 2"~24"(DN50~DN600)
اتصال انتهایی: RF، RTJ، BW
محدوده فشار: کلاس 150 ~ 2500 (PN16 ~ PN150)
دمای کاری: -196ºC~+560ºC

شیرهای چک دیسک شیبدار فلنجی

سوالات متداول

1. MOQ شما چیست؟
MOQ ما معمولاً 1 عدد است.

2. زمان تحویل شما چقدر است؟
زمان تحویل ما حدود 25-30 روز است.

3. شرایط پرداخت شما چیست؟
ما T/T، 100% L/C، Western Union و غیره را می پذیریم.

4. آیا می توانید نمونه های رایگان ارائه دهید؟
معمولاً ما نمونه های رایگان ارائه می دهیم، اما مشتریان هزینه حمل و نقل را متحمل می شوند.
