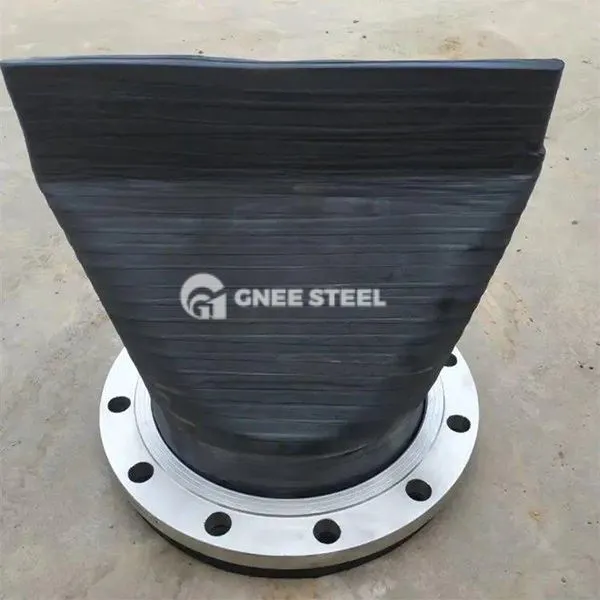

دریچه چک لاستیکی اردک

ubber Duckbill Check Valve‌ (همچنین به عنوان شیر چک قابل انعطاف یا شیر چک فاضلاب شناخته می شود) یک شیر یک طرفه است که از مواد لاستیکی الاستیک ساخته شده است (مانند لاستیک کلروپن ، لاستیک نیتریل و غیره) که به دلیل شکل اردک آن نامگذاری شده است. ویژگی های اصلی ساختاری آن عبارتند از:

design Design یکپارچه یکپارچه-بدون قطعات متحرک مکانیکی ، لایه تقویت کننده بند ناف داخلی برای اطمینان از انعطاف پذیری و مقاومت در برابر فشار.
componentseal مؤلفه: با استفاده از فرمول لاستیکی ویژه (مانند EPDM یا Fluororubber) ، مقاوم در برابر خوردگی ، مقاوم در برابر سایش ، مناسب برای رسانه های سخت مانند اسید ، قلیایی و نمک.
روش اتصال: اتصال فلنج پشتیبانی (GB/T 9113 استاندارد) یا اتصال گیره ، مناسب برای لوله سیمانی ، لوله فایبرگلاس و سایر انواع لوله.

اصل کار
forward جریان جریان: فشار متوسط ​​بر روی دیواره داخلی نازل دریچه عمل می کند ، و لاستیک انعطاف پذیر را تغییر می دهد و برای تشکیل یک کانال جریان گسترش می دهد. مسدود کردن جریان Reverse ‌: هنگامی که فشار متوسط ​​از بین می رود یا به عقب می رود ، لاستیک الاستیک به سرعت به حالت بسته باز می گردد تا به آب بندی نشت صفر برسد. function عملکرد تمیز کردن خود: طراحی کانال جریان ساده باعث کاهش سیلت می شود و جریان آب پر سرعت می تواند رسوبات را از بین ببرد.

1. دامنه قطر اسمی
مشخصات شیرهای چک لاستیکی Duckbill Dn50 ~ DN3000 را پوشش می دهد ، که می تواند نیازهای سناریوهای مختلف را برآورده کند:

DN50 ~ DN600: مناسب برای ایستگاه های پمپاژ کوچک ، شبکه های لوله زهکشی جامعه و سناریوهای دیگر.
DN800 ~ DN1800: عمدتا برای پروژه های متوسط ​​و بزرگ مانند شبکه های لوله تنه شهرداری و مخازن ذخیره سازی استفاده می شود.
DN2000 ~ DN3000: به طور ویژه برای پروژه های بزرگ محافظت از آب (مانند تخلیه سیل مخزن و انتقال آب بین بیسین) طراحی شده است.
2 روش اتصال
اتصال گیره: مناسب برای نیازهای نصب سریع ، که معمولاً در مشخصات DN300 ~ DN500 مشاهده می شود.
اتصال فلنج: مطابق با استانداردهای GB/T 9119 یا ANSI B16.5 ، DN50 ~ DN3000 پشتیبانی کامل سری.
نصب تعبیه شده: لنگرگاه های استیل ضدزنگ مورد نیاز است ، مناسب برای بدنه شیر بزرگ که از قبل با DN بیشتر از یا مساوی 1500 جاسازی شده است.
3. سطح فشار
condition شرایط کار طبیعی:: سطح فشار PN1 {2}}} (1.0MPa) ، که بیش از 90 ٪ نیازهای زهکشی شهرداری را برآورده می کند.
‌ سناریوهای فشار بالا: قابل تنظیم PN16 (1.6MPa) یا مدل های فشار بالاتر ، مناسب برای فاضلاب های صنعتی و پروژه های حفاظت از آب.
pressure فشار آب بندی معکوس: با توجه به فشار جریان عقب (مانند جزر و مد ، شرایط آبگرفتگی) سفارشی می شود.
4 پارامترهای عملکرد
ضریب مقاومت در برابر جریان: بدنه دریچه با کیفیت بالا کمتر از یا مساوی با 0 5 (درب فلپ سنتی بیشتر از یا برابر با 3 است. 0) ؛
pressure فشار OPENING‌: کمتر از یا مساوی با 0. 01M HEAD (100PA) ، اطمینان از زهکشی طبیعی در سطح آب کم.
media media قابل استفاده:
فاضلاب معمولی (لاستیک کلروپن) ؛
حاوی روغن ، فاضلاب خورنده (لاستیک نیتریل یا فلوئوروبربر).



شیر چک لاستیکی اردک



برنامه
سیستم زهکشی شهرداری: از جلوگیری از ورود فاضلاب به خیابان ها یا زیرزمین ها ، مناسب برای لوله های 2000 mm DN50 جلوگیری کنید.
پروژه کنترل سیل ساحلی: زهکشی جزر و مد اسکله ها و سواحل ، مقاومت در برابر خوردگی آب دریا و انسداد سیلت.
تصفیه فاضلاب صنعتی: کنترل تخلیه یک طرفه از خطوط لوله فاضلاب حاوی گوگرد و حاوی روغن در گیاهان شیمیایی.
امکانات حفاظت از آب: از جریان برگشتی در محل های تخلیه سیل مخزن جلوگیری کنید و درهای فلزی سنتی را جایگزین کنید که به راحتی مسدود می شوند.
