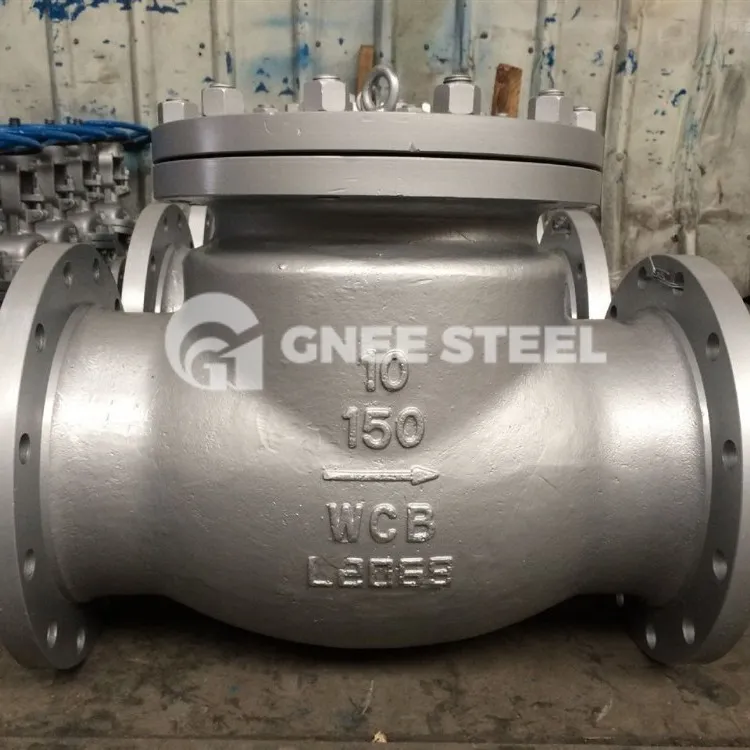

شیر چک ضد زنگ

عملکرد شیر چک این است که فقط به محیط اجازه می دهد در یک جهت جریان داشته باشد و از جریان در آن جهت جلوگیری کند. معمولاً این نوع شیر به طور خودکار کار می کند. تحت فشار سیالی که در یک جهت جریان دارد، دیسک شیر باز می شود. هنگامی که سیال در جهت مخالف جریان می یابد، فشار سیال و وزن خود دیسک سوپاپ روی نشیمنگاه سوپاپ عمل می کند و در نتیجه جریان را قطع می کند.

سوپاپ برگشت نوسان تاشو

سوپاپ چک دارای یک مکانیزم لولا و یک دیسک سوپاپ درب مانند است که آزادانه روی سطح صندلی شیبدار قرار می گیرد. برای اطمینان از اینکه دیسک سوپاپ می تواند هر بار به موقعیت مناسب سطح نشیمن سوپاپ برسد، دیسک سوپاپ در مکانیزم لولا طراحی شده است تا دیسک سوپاپ فضای نوسان کافی داشته باشد و باعث شود دیسک سوپاپ به طور واقعی و جامع با شیر تماس پیدا کند. صندلی فلپ سوپاپ را می توان به طور کامل از فلز ساخته شده و یا می توان آن را با چرم، لاستیک یا پوشش مصنوعی بر روی فلز، بسته به نیاز عملکرد، منبت کاری کرد. هنگامی که سوپاپ چک به طور کامل باز است، فشار سیال تقریباً بلامانع است، بنابراین افت فشار از طریق شیر نسبتاً کم است.

شیر چک بالابر تاشو

دیسک سوپاپ شیر چک بالابر روی سطح آب بندی نشیمنگاه سوپاپ روی بدنه شیر قرار دارد. به جز اینکه دیسک سوپاپ می تواند آزادانه بالا و پایین بیاید، بقیه این شیر مانند یک شیر توقف است. فشار سیال باعث می شود دیسک سوپاپ از سطح آب بندی نشیمنگاه سوپاپ بلند شود. جریان برگشتی محیط باعث می شود که دیسک سوپاپ دوباره به محل قرارگیری سوپاپ بیفتد و جریان را قطع کند. بسته به شرایط استفاده، دیسک شیر می تواند یک ساختار تمام فلزی باشد یا می توان آن را با یک پد لاستیکی یا حلقه لاستیکی روی قاب دیسک سوپاپ منبت کاری کرد. مانند شیر توقف، عبور سیال از شیر چک بالابر نیز باریک است، بنابراین افت فشار از طریق شیر چک بالابر بزرگتر از شیر چک سوپاپ است و جریان سوپاپ بازرسی محدود است.
