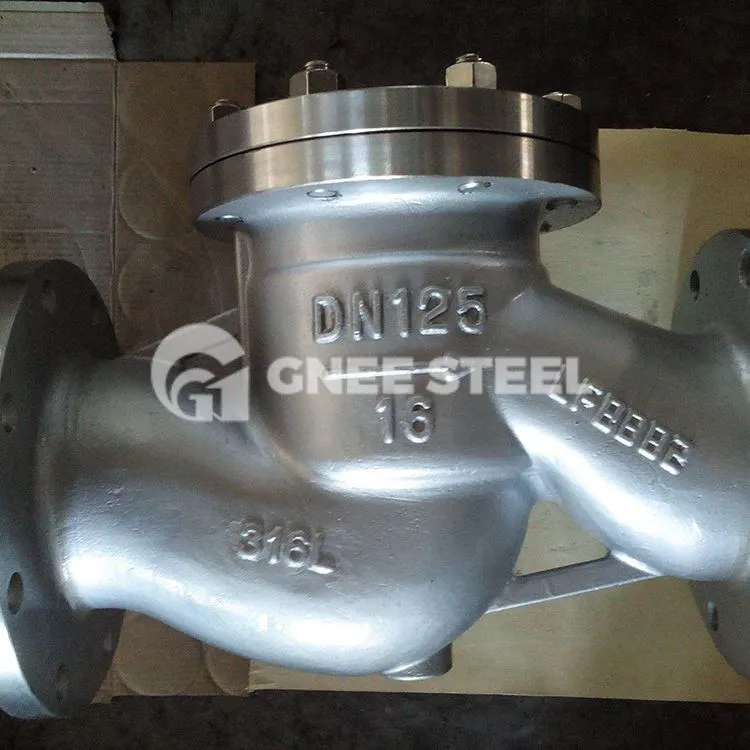

سوپاپ چک به طور عمده از بدنه سوپاپ، پوشش سوپاپ، صندلی سوپاپ، دیسک سوپاپ، راکر، پین، براکت و سایر قطعات تشکیل شده است. دیسک سوپاپ به دور یک پین واقع در خارج از نشیمنگاه سوپاپ می چرخد. پشت دیسک سوپاپ از طریق یک پیچ و مهره اتصال به طور ثابت روی یک سر راکر نصب می شود و سر دیگر راکر به صورت لولایی روی براکت دیواری حفره بدنه شیر نصب می شود. فشار متوسط در انتهای ورودی دیسک شیر را به چرخش و باز شدن فشار می دهد و فشار متوسط در انتهای خروجی و وزن خود دیسک شیر باعث بسته شدن دیسک شیر می شود.
مشخصات پارامتر اصلی:
طراحی و ساخت: شیر برگشتی فولاد ریخته گری به BS 1868، ASME B16.34، API 6D
بازرسی و آزمایش: API598، API600 یا API 6D
End Flange Dimension:ASME B16.5(for NPS≤24,ASME B 16.47 series B,API 605,ASME B16.47 A Series,MSS SP-44(for NPS>24)
ابعاد انتهایی BW: ASME B16.25
چهره به چهره و پایان به انتها: ASME B16.10
درجه بندی فشار و دما: ASME B16.34
ابعاد ضخامت دیوار: API 600, BS 1868
گستره محصول
جنس بدنه: فولاد کربن، فولاد ضد زنگ، فولاد آلیاژی، برنز
قطر اسمی: 1/2"~48"(DN15~DN1200)
اتصال انتهایی: RF، RTJ، BW
محدوده فشار: Class150~2500(PN16~PN420)
دمای کاری:-196ºC~+560ºC
استاندارد طراحی
|
طراحی سوپاپ |
ANSI، ASME، API، DIN، JIS، BS، گیگابایت |
|
پایان اتصال |
فلنج، جوش لب به لب، جوش سوکت |
|
آزمایش کردن |
API 6D، API 598 |
چگونه یک سوپاپ چک را نصب کنیم؟
شیرهای چک سوئینگ را می توان به صورت افقی یا عمودی نصب کرد. قبل از نصب شیر چک سوئینگ، باید مطمئن شوید که فلش جریان در جهت صحیح است. اگر به صورت عمودی نصب شده باشد، فلش جریان باید به سمت بالا باشد تا اجازه دهد مایعی که در لوله جریان دارد به سمت بالا جریان یابد و از فشار جاذبه آن را به عقب بکشد و منبع آب را آلوده نکند.
مراحل زیر شما را در مورد نحوه نصب شیر چک سوپاپ راهنمایی می کند:
مرحله 1: به داخل شیر نگاه کنید
مطمئن شوید که چیزی داخل بدنه سوپاپ گیر نکرده است. اگر جسم کوچکی وارد شیر چک سوئینگ شود، ممکن است باعث گیرکردن دیسک شود و از جریان آب جلوگیری کند.
مرحله 2: دیسک را از سطح صندلی دور کنید و عملکرد آن را بررسی کنید تا مطمئن شوید که می تواند آزادانه حرکت کند.
مرحله 3: مطمئن شوید که انتهای فلنج هیچ گونه سوراخ یا لبه ای نداشته باشد که مانع از آب بندی مناسب شود.
مرحله 4: شیر را در جهت جریان مطابق با فلش جهت جریان نصب کنید و مطمئن شوید که یک بخش لوله مستقیم به قطر 3 برابر قطر بالادست وجود دارد.
مرحله 5: در صورت نصب عمودی، جهت جریان باید به سمت بالا باشد. در صورت نصب افقی، پوشش سوپاپ باید رو به بالا باشد.
