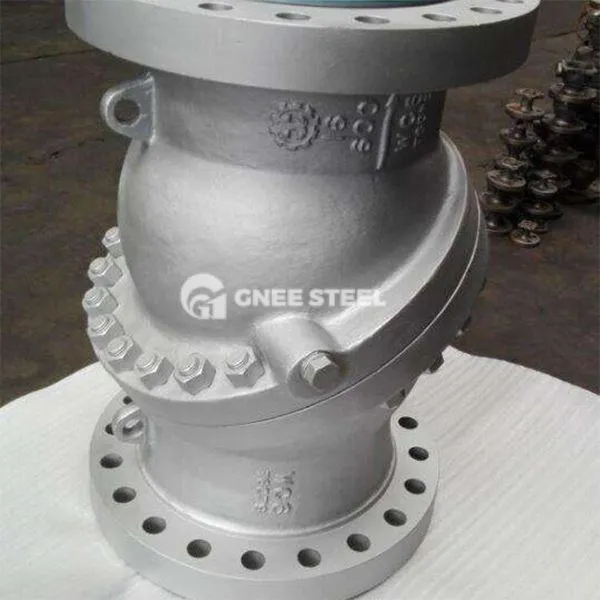

کج کردن شیر بررسی دیسک

Tilting Disk Check Valve یک دریچه چک است که بر اساس طراحی دیسک دوتایی خارج از مرکز است. این می تواند با کج شدن و چرخاندن دیسک ، به باز و بسته شدن سریع برسد و از ضربه و اثر چکش آب شیرهای چک سنتی جلوگیری کند. این مناسب برای شرایط کار با نیازهای سخت برای مقاومت در برابر جریان کم ، آب بندی زیاد و پاسخ سریع است.

ویژگی های مهم:

بسته شدن ضربه: دیسک به تدریج با سطح آب بندی صندلی دریچه تماس می گیرد تا برخورد مکانیکی و سر و صدا را در هنگام باز و بسته شدن از بین ببرد. کانال جریان جریان اصلی: طراحی کانال از نوع Venturi ، ضریب مقاومت در برابر جریان کم (حدود 40 ٪ پایین تر از دریچه های چک سنتی) ، اثر صرفه جویی در مصرف انرژی قابل توجه. سازگاری با ماده-ماده: بدنه دریچه را می توان از فولاد ضد زنگ ، هاستلووی و غیره انتخاب کرد ، مناسب برای دمای بالا و رسانه های خورنده (مانند بخار ، مواد شیمیایی). ساختار اصلی و مشخصات طراحی
components مؤلفه ها

body بدن و دیسک:
بدنه دریچه یک فرآیند ریخته گری انتگرال را اتخاذ می کند (برخی از طرح های ثبت شده ، پوسته نگهدارنده فشار پمپ هوا را برای بهبود قابلیت اطمینان آب بندی ادغام می کنند).
دیسک یک ساختار پروانه ای دو مرکز است و طراحی زاویه شیب (مانند زاویه صفحه خط آب بندی 60 درجه) حرکت آونگ را تحقق می بخشد.
system system ‌:
مهر و موم سخت فلزی (سمپاش کاربید تنگستن) یا مهر و موم نرم الاستیک (آستر پلی تترا فلورو اتیلن) ​​، از استاندارد نشت صفر پشتیبانی می کند.
برخی از مدل ها با چشمه های بازگشت آهسته و پیچ های بافر برای کاهش نیروی ضربه بسته بندی شده قرار گرفته اند.
مشخصات طراحی ‌

standards‌: ASME B16.34 (طراحی) ، ASME B16.10 (طول ساختاری) ، API 598 (تست) ؛
سطح فشار: کلاس 15 0 ~ 25 {5}}} 0 \/ pn2.0 ~ 42.0mpa ؛
دامنه قطر: DN15 ~ DN3200.



کج کردن شیر بررسی دیسک



مزایا و امتیازات انتخاب
مقایسه با نقطه ضعف ‌
سرعت و سرعت بسته شدن: زمان بسته شدن مدل بهاری بهار کمتر از یا مساوی با {1}} 5 ثانیه است ، که 2 برابر سریعتر از شیر چک نوسان است. انعطاف پذیری نصب: پشتیبانی از نصب افقی ، عمودی و هر زاویه ای (پشتیبانی اضافی لازم نیست).
‌

امتیاز انتخاب ‌
ویژگی های ‌Media:: مایع\/گاز تمیز به مهر و موم فلزی ترجیح داده می شود. رسانه های حاوی ذرات به یک فیلتر پیش نیاز دارند. ‌ تطبیق فشار: خطوط لوله طولانی با فشار بالا (مانند کلاس 600 و بالاتر) به بدنهای دریچه جعلی سفارشی نیاز دارند. الزامات Control ‌: مدل های هوشمند با محرک های برقی\/پنوماتیک را می توان برای سناریوهای تنظیم جریان انتخاب کرد.
