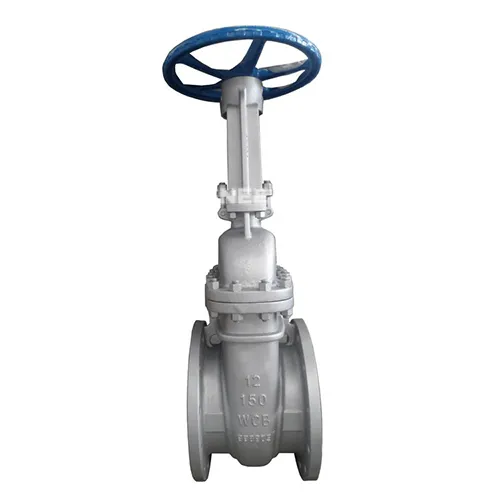

دریچه های دروازه API 600

شیر Gate API 600 یک دریچه صنعتی است که مطابق با استاندارد API 600 موسسه نفت آمریکایی است. این برنامه برای شرایط درجه حرارت بالا ، فشار بالا و شرایط رسانه ای سخت طراحی شده است و از یک ساختار آب بندی از نوع گوه برای دستیابی به برش قابل اعتماد استفاده می کند. مؤلفه ها ، مشخصات و ویژگی های اصلی آن به شرح زیر است:

ترکیب ساختاری

بدنه دریچه و طراحی مهر و موم

دروازه گوه: یک دروازه یا ساختار دروازه دوتایی ، سطح آب بندی در زاویه گوه با محور خط لوله قرار دارد و صندلی دریچه با فشار متوسط ​​فشار می یابد تا در هنگام بسته شدن آب بندی دو طرفه باشد.

صندلی دریچه: سطح آب بندی قابل تعویض کاربید (مانند روکش آلیاژ استولیت) ، مقاوم در برابر سایش و مقاوم در برابر خوردگی.

نوع پوشش دریچه:

پوشش دریچه پیچ خورده: کلاس 600 و زیر از پیچ و مهره + آب بندی واشر زخم مارپیچ استفاده کنید.

پوشش دریچه ای خود بینی: کلاس 900 و بالاتر از حلقه مهر و موم خود فشار فشار داخلی (SS + گرافیت انعطاف پذیر) استفاده می کنند ، که تحت فشار بالا قابل اطمینان تر است.

ایمنی و انتقال

ساختار آب بندی فوقانی: هنگام باز شدن شیر ، از نشت رسانه به جعبه چاشنی جلوگیری کنید.
design Design STEM VVALVE: افزایش نوع براکت ساقه (OS & Y) ، درمان نیتریدر سطح برای مقاومت در برابر سایش ، با شانه ضد پرواز.
system packing system‌: گرافیت انعطاف پذیر + ترکیبی از گرافیت بافته ، از جایگزینی آنلاین پشتیبانی می کند.

الزام فنی
· طراحی و ساخت مطابقت با API 600
ابعاد فلنج مطابق با ASME B16.5
ابعاد چهره به چهره مطابق با ASME B16.10
· تست مطابقت با API 598
· حالت رانندگی: چرخ دستی ، چرخ دنده ، دنده ، برقی



دریچه های دروازه API 600



 برنامه
انرژی و پتروشیمی
خطوط لوله بخار با فشار بالا: بخار نیروگاه برش اصلی بخار (کلاس 600 و بالاتر).
خطوط لوله نفت و گاز حاوی گوگرد: مواد مقاوم در برابر گوگرد (مانند F22) در برابر ترک خوردگی استرس سولفیداسیون مقاومت می کنند.
سیستم های صنعتی خشن
رسانه های بسیار خورنده: خطوط لوله اسید و قلیایی (با بدنهای از جنس استنلس استیل\/آلیاژ).
شرایط کار هیدروژن: کنترل هیدروژن با فشار بالا واحدهای هیدروژناسیون (پوشش دریچه مهمی برای جلوگیری از نشت).
سناریوهای خاص
حمل و نقل دوغم: برش مایعات حاوی ذرات ذرات ذغال سنگ ذغال سنگ.
سیستم دمای فوق العاده کم: ذخیره سازی LNG و استفاده از دریچه های دروازه کرایوژنیک (درجه {1}} درجه).
