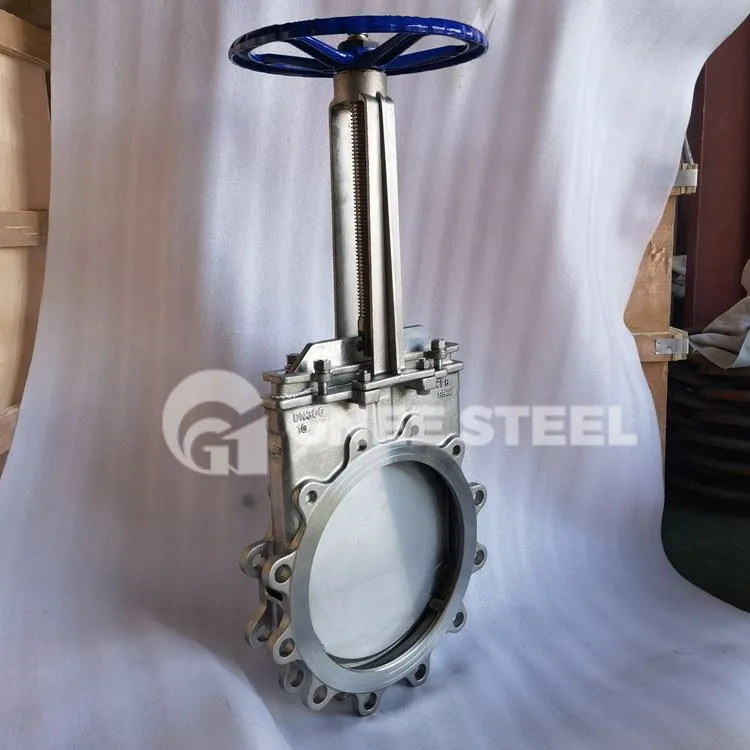

دریچه دروازه چاقوی فولاد کربنی پایین صفحه سوپاپ صفحه تخت با یک برش اریب دار از نوع چاقو است که عملکرد آن را برش می دهد تا دریچه بسته شدن توسط رسانه مسدود نشود. این شیر به طور کلی برای باز کردن و بسته شدن چرخش خمیر، خاکستر زغال سنگ، مواد خام شیمیایی، فاضلاب، مواد غذایی و سایر رسانه ها استفاده می شود. محدوده فشار به طور کلی در 1.6 مگا پاسکال استفاده می شود، دما به طور کلی زیر 120 درجه استفاده می شود، دمای بالا نیز می تواند به جای مواد خاص استفاده شود.
مشخصات شیر دریچه چاقو فولاد کربنی
| اندازه اسمی | DN50~DN600 |
| اندازه گیری فشار | PN6/PN10/PN16;CL150(PN20) |
| دمای عملیاتی | -29 درجه ~150 درجه |
| مشخصات | سریع باز شود |
| کلاس نشتی صندلی | MSS SP81-2001: D,AA |
| جنس بدنه | WCB، CF8، CF8M و غیره |
| مواد برش | 16Mn+ENP+Stellite/304spraying Stellite/304nitriding/304+WC و غیره. |
| مواد مهر و موم | PTFE، گرافیت انعطاف پذیر |
دریچه دروازه چاقوی کربنی
دستورالعمل آب بندی دریچه دریچه چاقوی فولاد کربنی
1. درجه حرارت آب بندی نرم (یک طرفه یا دو طرفه) کمتر یا مساوی 280 درجه سانتیگراد: رسانه قابل استفاده برای گاز، مایع و سایر سیالیت، رسانه گاز مایع با چگالی کم. مزایا: عملکرد آب بندی قوی، نشتی در داخل و خارج آسان نیست. معایب: تماس با ذرات یا محیط های با دمای بالا باعث آسیب مهر و موم می شود.
2. مهر و موم سخت (یک طرفه یا دو طرفه) درجه حرارت کمتر یا مساوی 1000 درجه سانتیگراد: برای انواع جامد، گرد و غبار، ذرات و سایر رسانه های سخت. مزیت: مقاومت در برابر سایش قوی. معایب: آب بندی ضعیف، غیر قابل استفاده برای خطوط لوله دیگر و مایع و سایر رسانه ها.
نصب و استفاده از شیر دروازه چاقویی
1. قبل از نصب، حفره دریچه و سطح آب بندی باید بازرسی شود و هیچ خاک یا ماسه ای مجاز به چسبیدن نیست.
2. پیچ های هر قسمت اتصال باید به طور یکنواخت سفت شوند. 3;
3. بررسی کنید که قطعات بسته بندی نیاز به فشار دارند، نه تنها برای اطمینان از مهر و موم بسته بندی، بلکه برای اطمینان از اینکه دروازه به طور انعطاف پذیر باز می شود.
4. قبل از نصب شیر، کاربر باید مدل شیر، اندازه اتصال و توجه به جهت جریان متوسط را تصحیح کند تا از سازگاری با الزامات شیر اطمینان حاصل شود.
5. کاربران در نصب شیر، باید فضای لازم را برای درایو شیر رزرو کنند.
6. سیم کشی درایو باید مطابق با نمودار سیم کشی انجام شود.
7. چاقو دریچه دروازه باید به طور منظم نگهداری شود، برخورد تصادفی و اکستروژن نیست، به طوری که مهر و موم تاثیر نمی گذارد.
