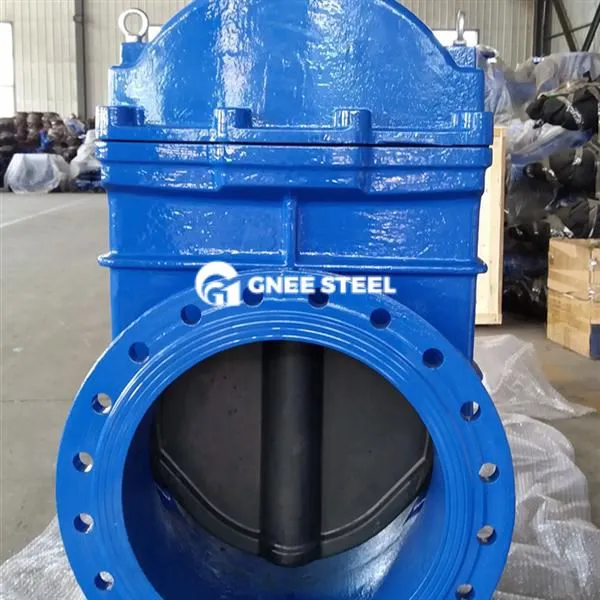

دریچه دروازه انعطاف پذیر آهن انعطاف پذیر

طراحی اصلی

‌ OVERALL LOUST SEAL‌: این دروازه از اسکلت آهن اکشن + لاستیک نیتریل (NBR) پوشش کلی ساخته شده است ، و جبران تغییر شکل الاستیک از طریق فرآیند Vulcanization حاصل می شود. عملکرد آب بندی بهتر از دریچه سنتی فلزی مهر و موم شده است و میزان نشت به ‌ 0. 01 ٪ ‌ زیر کاهش می یابد. صندلی دریچه پایین Flat-Fottom ‌: طراحی کانال جریان مستقیم باسین از تجمع ناخالصی جلوگیری می کند و مقاومت جریان را کاهش می دهد (از دست دادن فشار فقط 1/3 ‌ از دریچه توقف یک کالیبر است) ، به خصوص برای سیستم های فاضلاب حاوی رسانه های دانه ای مناسب است. ‌

مواد و ساخت

مواد بدن VAVEVE: آهن داکتیل (GGG50) بیش از 95 ‌ ‌ ‌ ، با هر دو مقاومت بالا (مقاومت کششی بیشتر از 450 مگاپاسکال) و سبک وزن (وزن آن 20 ٪ ~ 30 ٪ سبک تر از دریچه های دروازه چدن سنتی است). ‌ درمان سطح: حفره داخلی با رزین اپوکسی غیر سمی پوشانده شده و سطح بیرونی روکش پودری است که مقاومت در برابر خوردگی را 50 ٪ بهبود می بخشد و برای محیط های اسیدی و قلیایی و محیط های مرطوب مناسب است.

مزایای عملکرد

فناوری مهر و موم

طراحی سه حلقه O: سه حلقه آب بندی در ساقه دریچه تنظیم شده است تا مقاومت اصطکاک باز و بسته شدن را کاهش دهد و از جایگزینی حلقه های آب بندی بدون متوقف کردن آب پشتیبانی کند و هزینه های نگهداری را کاهش دهد.

مهر و موم خود جبران کننده: پوشش لاستیکی به طور خودکار صندلی دریچه را تحت فشار متوسط ​​قرار می دهد ، با شرایط کار 1.1 برابر فشار اسمی سازگار است و پس از استفاده طولانی مدت ، نشت صفر را حفظ می کند.

بهینه سازی دوام

طراحی مقاوم در برابر ضربه: مواد آهنی انعطاف پذیر از مقاومت در برابر شکستگی به طور قابل توجهی بهتر از چدن معمولی برخوردار هستند و می توانند در برابر ضربه خارجی یا لرزش خط لوله مقاومت کنند.

ساقه دریچه طولانی زندگی: ساقه دریچه استیل ضد زنگ (مانند ماده 304/316) با آبکاری کروم ، مقاومت در برابر سایش بهبود یافته ، چرخه نگهداری بیشتر از یا مساوی 6 ماه



دریچه دروازه انعطاف پذیر آهن انعطاف پذیر



مشخصات نصب و نگهداری

الزامات نصب ‌
"نصب و راه‌اندازی هومرنتال": فلش روی بدنه دریچه باید با جهت جریان محیط سازگار باشد تا از نیروی ناهموار روی دروازه به دلیل نصب عمودی جلوگیری شود.
‌bolt pretightening‌: هنگام اتصال فلنج ، به طور مساوی در ترتیب ‌diagonal محکم شوید تا از تغییر شکل سطح آب بندی جلوگیری کنید.
‌
استراتژی نگهداری ‌

به طور مرتب سایش لایه آب بندی لاستیکی را بررسی کنید (کاهش ضخامت بیشتر از یا مساوی با 1mm‌ نیاز به تعویض دارد).
برای روغن کاری ساقه دریچه ، از گریس درجه یک (صنعت مواد غذایی) یا گریس لیتیوم با درجه حرارت بالا (خط لوله بخار) استفاده کنید.
