توصیف دریچه های گوه فلنج
دریچه گوه گوه فلنج دریچه ای است که کانال سیال را از طریق یک دروازه گوه شکل باز و بسته می کند. این بدن از بدنه دریچه ، یک دروازه گوه به شکل ، ساقه دریچه و مکانیسم عملیاتی تشکیل شده است. طراحی اصلی آن یک دروازه گوه به شکل است که توسط ساقه دریچه به سمت بالا و پایین رانده می شود تا به باز شدن کامل یا بسته شدن کامل برسد. برای شرایط کار که نیاز به آب بندی دقیق دارند مناسب است و برای تنظیم جریان قابل استفاده نیست.
استانداردهای تولیدی
دریچه های گوه فلنج از استانداردهای اصلی زیر پیروی می کنند:
طراحی و تولید :
gb/t 12234-2007 (دریچه های دروازه فولادی برای صنایع نفتی و گاز طبیعی)
API Standard 600-2015 (مشخصات مربوط به دریچه های دروازه فولادی) structural طول: gb/t {{1} (طول ساختاری دریچه) connecting flange: gb/t 9113 (Steel Flange Standard) trinnishment (T 1224420 (T 12220 درجه حرارت: درجه) موارد و فرآیندهای بازرسی inspection موارد::
عملکرد عملکرد: نشت دریچه را در حالت بسته آزمایش کنید تا اطمینان حاصل شود که هیچ نشتی از تست متوسط وجود ندارد: مقاومت فشار قسمت های تحمل فشار مانند بدنه دریچه و پوشش دریچه (معمولاً 1.5 برابر فشار اسمی) را تأیید کنید. تست مواد: ترکیب شیمیایی ، خصوصیات مکانیکی و مقاومت در برابر خوردگی بدنه دریچه و مواد دروازه را بررسی کنید.
performance عملکرد عملیاتی: انعطاف پذیری و گشتاور باز و بسته شدن عملکرد دستی ، برقی یا پنوماتیک را آزمایش کنید.
frompension فرآیند testing:
respection بازرسی: تأیید کنید که هیچ نقصی مانند ترک و منافذ روی سطح وجود ندارد.
test تست فشار: تست قدرت و تست آب بندی را به ترتیب انجام دهید.
test آزمایش عملکردی: برای تأیید انعطاف پذیری باز و بسته شدن و قابلیت آب بندی ، شرایط واقعی کار را شبیه سازی کنید
مشخصات دریچه های گوه فلنج
|
کاربرد |
عمومی |
|
محل مبداء |
هنان ، چین |
|
قدرت |
برقی |
|
قدرت |
هوا |
|
ساختار |
تنظیم کننده |
|
پشتیبانی سفارشی |
OEM |
|
اندازه بندر |
15 میلی متر تا 400 میلی متر (1/2in تا 16in) |
|
ضمانت |
1 سال |
|
شماره مدل |
سری G110 ، G150 |
|
دمای رسانه |
دمای پایین/طبیعی/زیاد |
|
نام تجاری |
جنجال |
|
رسانه ها |
عادی |
|
نام محصول |
دریچه های کنترل سری G110 ، G150 |
|
مدل |
سری G110 ، G150 |
|
دامنه قطر اسمی |
15 میلی متر تا 400 میلی متر (1/2in تا 16in) |
|
محدوده فشار اسمی |
PN16 ، PN20 ، PN40 ، PN63 ، PN110 ، PN150 ، PN260 ، PN420 ، Class150 ، Class300 ، Class600 ، Class900 ، Class1500 ، Class2500 |
|
مواد |
فولاد کربن ، فولاد ضد زنگ ، WCB ، فولاد آلیاژ |
|
درجه حرارت |
"-196 درجه تا 450 درجه |
|
منبع تغذیه |
220V 50Hz یا 380V 50Hz |
|
عرضه هوا |
{{0}}. 4mpa ~ 0.5MPa |
|
سیگنال کنترل |
4-20 ma ، |
|
قابلیت تغییر |
50:1 |
|
خصوصیات جریان ذاتی |
خطی ، Eq ٪ (نسبت قابل تنظیم ذاتی 50: 1) |

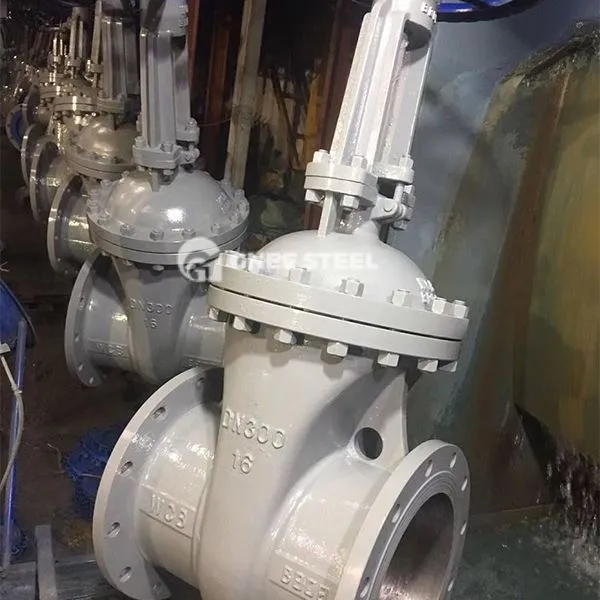

دریچه های دروازه گوه فلنج
چرا شیر گوه گوه فلنج را انتخاب کنید:
سازگاری کار: مناسب برای فشار بالا ، درجه حرارت بالا ، دمای پایین و شرایط کار پیچیده حاوی ذرات معلق.
هزینه نگهداری کم: سطح آب بندی را می توان پس از سایش تعمیر کرد و عمر خدمات را افزایش داد.
درجه بالایی از استاندارد سازی: مطابق با استانداردهای عمومی داخلی و بین المللی است و جایگزینی و مطابقت آن آسان است.
ایمنی بالا: هیچ خطری از محیط باقیمانده در حالت کاملاً باز/کاملاً بسته وجود ندارد و از ایمنی سیستم اطمینان حاصل می کند.
