توضیحات دریچه دروازه چاقو
شیر دروازه چاقو یک دریچه دروازه از نوع چاقو با سازه های مخفی است که در هر دو طرف دروازه طراحی شده است. این محیط را با بلند کردن عمودی دروازه برش می دهد و برای کنترل برش مایعات با فشار بالا حاوی ذرات ، الیاف و غیره (مانند لجن ، سرباره و دوغاب چسبناک) مناسب است. این مزایای مقاومت شدید خمش و آب بندی قابل اعتماد را دارد.
نوآوری ساختاری:
Lug Design: لبه های دو طرف دروازه باعث افزایش استحکام و کاهش تغییر شکل خمش در حین برش می شوند. در عین حال ، آنها یک مهر و موم فشرده سازی چند نقطه ای با صندلی دریچه برای بهبود مقاومت فشار (کمتر از یا مساوی با PN16) تشکیل می دهند.
form شکل گیری: مهر و موم سخت (آلیاژ سخت) یا مهر و موم نرم (لاستیک/PTFE) ، ناخالصی های موجود در سطح آب بندی توسط لبه چاقو U شکل در پایین دروازه خاموش می شوند و سطح نشت به کلاس ANSI VI می رسد.
روش اتصال: اتصال فلنج چمدان اتخاذ شده است ، و پیچ ها فقط فلنج خط لوله را برطرف می کنند تا از اکستروژن و تغییر شکل بدنه دریچه جلوگیری شود ، که برای شرایط مکرر جداسازی مناسب است.
مشخصات شیر دروازه چاقو
| عناصر | شاخص های فنی | برنامه ها و نکات |
|---|---|---|
| فشار اسمی | Pn1 {3}}/16 (1.0 ~ 1.6mpa) | سیستم های ولتاژ متوسط و کم مانند معادن و نیروگاه ها. |
| دامنه دما | -29 درجه ~ 180 درجه (محدود با آب بندی مواد) | مهر و موم های PTFE برای شرایط کار کمتر از یا مساوی 150 درجه مناسب هستند |
| دامنه کالیبر | DN50 ~ DN1400 | خط لوله دوغاب جریان بزرگ (DN بزرگتر از یا مساوی 300) ترجیح داده می شود |
| ماده اصلی | بدنه دریچه: WCB ، CF8M (فولاد ضد زنگ 316) ، فولاد دوبلکس (F55/F53) | برای رسانه های خورنده (مانند اسید و قلیایی) ، فولاد دوبلکس را انتخاب کنید. |

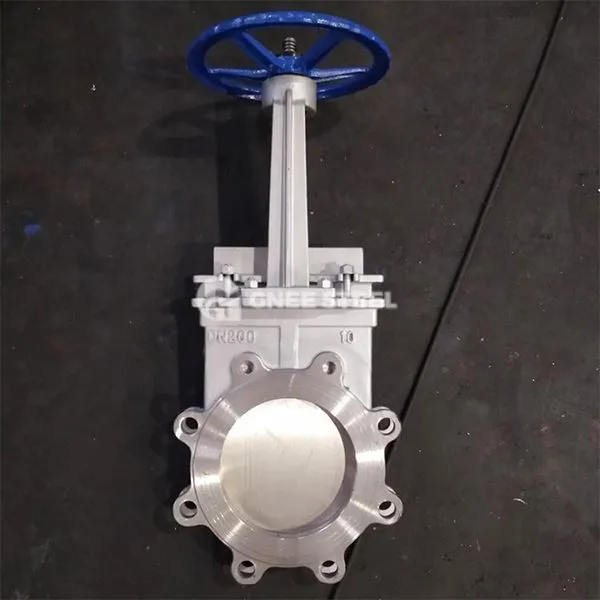

دریچه دروازه چاقوی چمدان
برنامه
mines/نیروگاه ها:
دوغاب زغال سنگ و سیستم های انتقال سرباره ، ساختار مهر و موم سخت می تواند ذرات را قطع کند (DN300 ~ DN1400 ، PN10). the درمان SEWAGE:
لجن حاوی فیبر و کنترل فاضلاب چسبناک ، تیغه U شکل برای جلوگیری از گرفتگی (مهر و موم نرم ، DN50 ~ DN400). food/Pharmaceuticals:
مواد استیل ضد زنگ بهداشتی (316L) برای مایعات استریل مناسب است و لبه های نصب سریع برای تمیز کردن CIP آسان است.
