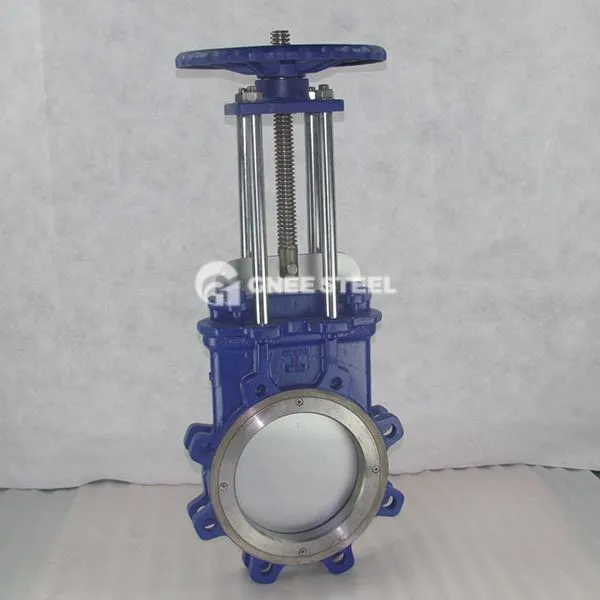

توضیحات دریچه دروازه چاقوی چمدان
walve walve lug knay walve (همچنین به عنوان lug چاقو دروازه - یا دریچه slurry شناخته می شود) دریچه ای است که مخصوصاً برای کنترل مایعات ناخالص ، چسبناک یا خورنده استفاده می شود. طراحی آن عملکرد برش دروازه را با مزایای نصب ساختار لگد ترکیب می کند و به طور گسترده در شیمیایی ، انرژی الکتریکی ، حفاظت از محیط زیست و سایر زمینه ها استفاده می شود.
ویژگی های ساختاری اصلی
طراحی لگ:
بدنه دریچه در هر دو طرف دارای لبه هایی است که مستقیماً توسط پیچ ها به فلنج خط لوله وصل می شوند. نصب آن آسان است و از فشار دادن بدنه دریچه و تغییر شکل توسط پیچ ها جلوگیری می شود و از این طریق قابلیت اطمینان آب بندی را بهبود می بخشد.
در مقایسه با دریچه های فلنج سنتی ، نصب LUG طول پیچ را کوتاه می کند و خطر نشت ناشی از خزش پیچ را کاهش می دهد.
ساختار گیت و مهر و موم:
این دروازه با یک تیغه U شکل طراحی شده است که می تواند ناخالصی هایی مانند الیاف و ذرات را برای جلوگیری از لکه دار شدن قطع کند. سطح برای تقویت عملکرد آب بندی جلا داده می شود.
مهر و موم به مهر و موم نرم (PTFE ، لاستیک) و مهر و موم سخت (فلز/سرامیک) تقسیم می شود. مهر و موم نرم به نشت صفر می رسد و مهر و موم سخت در برابر درجه حرارت بالا (کمتر از یا مساوی 300 درجه) و سایش مقاوم است.
سازگاری مواد:
بدنه دریچه معمولاً از فولاد ضد زنگ (304/316L) ، فولاد کربن یا آلیاژ ویژه (مانند F55 ، 2205) ساخته شده است که برای رسانه های خورنده مناسب است.
این دروازه را می توان از مواد مقاوم در برابر سایش (مانند 2CR13 ، سرامیک) تهیه کرد تا عمر خدمات خود را گسترش دهد.
اصل کار
این دروازه به صورت عمودی توسط درایو دستی ، برقی یا پنوماتیک ساقه دریچه بلند می شود:
state Open : دروازه کاملاً برداشته می شود و مایعات از طریق بدون فشار عبور می کند.
حالت بسته بندی شده: تیغه در پایین دروازه صندلی دریچه را فشار می دهد ، محیط را قطع می کند و ناخالصی ها را بر روی سطح آب بندی می کند تا به آب بندی دو طرفه برسد.
مشخصات شیر دروازه چاقوی چمدان
|
قسمت |
دریچه دروازه چاقوی چمدان | |||
|
قطر اسمی |
DN50 ~ 2000 میلی متر NPS 2 "~ 48" |
|||
|
مواد اصلی |
CI ، WCB ، ZG1CR18NI9TI ، ZG1CR18NI12MO2TI ، CF8 ، CF8M ، CF3 ، CF3M. 2CR25NI20 |
|||
|
نشت |
مهر و موم سخت فولاد ضد زنگ: درجه D (مایع 0. 1xdn MM3/s) |
|||
|
لوازم |
1.Flange 2. شیر حلزونی 3. فیلتر AAR 4. SWITCH LIMIT |
|||
|
نوع مهر |
مهر و موم سخت فولاد ضد زنگ ، مهر و موم نرم تفلون |
|||
|
مهر و موم نرم تفلون |
درجه A (نشت صفر) |
|||
|
حفاری فلنج |
ANSI B16.5 ، GB/T9113 ، JB/T79 ، HG ، SH ، JIS ، DIN ، NF ، BS |
|||
|
دامنه فشار |
{{0}. 0 ~ ~ 1.0mpa |
|||
دریچه دروازه چاقوی چمدان
برنامه
حفاظت از محیط زیست: تصفیه فاضلاب حاوی مواد جامد معلق در کارخانه های تصفیه خانه فاضلاب شهری.
صنعت برق: حمل و نقل و برش دوغاب خاکستر در نیروگاه های زغال سنگ.
صنعت شیمیایی: کنترل جریان رسانه های قوی اسید و قلیایی.
Papermaking و متالورژی: سیستم های خط لوله برای خمیر با غلظت بالا و شن و ماسه معدنی.
