دریچه دروازه دستی

دریچه دروازه دستی یک دریچه برش است که دروازه را از طریق عملکرد دستی (دستی ، دسته ، دسته یا مکانیسم دنده) باز می کند و بسته می شود. جهت حرکت دروازه عمود بر مایعات است. این فقط از عملیات کامل باز یا کاملاً بسته پشتیبانی می کند. برای سناریوهای صنعتی مانند نفت ، صنایع شیمیایی و برق مناسب است.

components components: دروازه سفت و سخت یا الاستیک. دروازه سفت و سخت یک ساختار جدایی ناپذیر است. دروازه الاستیک برای جبران انحراف سطح آب بندی ، به تغییر شکل جزئی از طریق طراحی شیار حلقوی دست می یابد.

ساختار و نوع
طبقه بندی Gate ‌:

‌Rigid Gate‌: یک ساختار جامد تک تکه با هزینه تولید کم ، مناسب برای دمای پایین (کمتر از یا مساوی با 121 درجه) و شرایط فشار کم ، اما به دلیل انبساط حرارتی آسان می شود. gate ‌elastic: دروازه با یک شیار حلقوی روی سطح بی نظیر عمودی پردازش می شود و از تغییر شکل الاستیک برای جبران انحراف زاویه سطح آب بندی استفاده می شود. در برابر درجه حرارت بالا (کمتر از یا مساوی با 570 درجه) و ضد ژامب مقاوم است.
form شکل گیری ‌:

مهر و موم سخت metal‌: روکش استیل ضد زنگ یا آلیاژ سخت (مانند آلیاژ مبتنی بر کبالت) ، مقاوم در برابر درجه حرارت بالا و فشار بالا (PN10 ~ PN40 ، کلاس 150 ~ 2500).
combination Combination Seal Seal:: لاستیک الاستیک و مهر و موم کامپوزیت فلزی ، میزان نشت کم ، مناسب برای رسانه های تمیز.
‌ مکانیسم DRIVE:

دستگیره ، درایو مستقیم (شیر با قطر کوچک) ؛

مکانیسم کاهش دنده کرم (شیر با قطر بزرگ) ، گشتاور عملیاتی را کاهش می دهد.

ویژگی‌

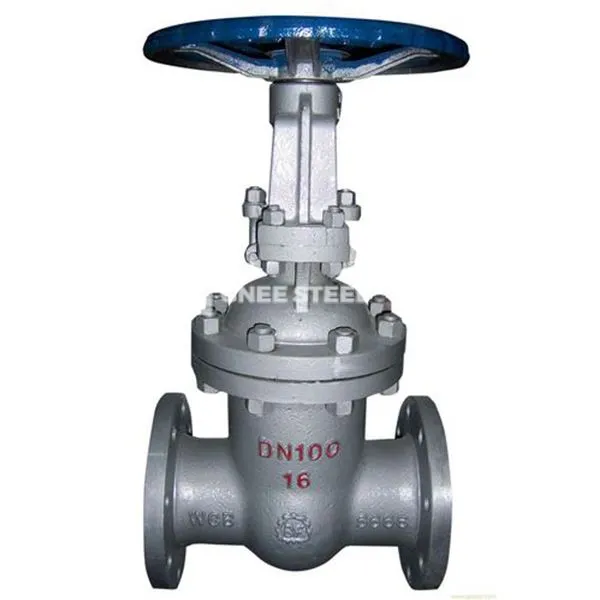

دریچه دروازه دستی



برنامه
پتروشیمی: کنترل برش خط لوله با دمای بالا و گاز طبیعی ؛
سیستم قدرت: باز و بسته شدن خط لوله بخار ، مناسب برای دمای بالا و شرایط فشار بالا.
مایع صنعتی: مدیریت حمل و نقل محیط حاوی ذرات یا الیاف ؛
مهندسی شهرداری: سیستم تصفیه آب (مواد مقاوم در برابر خوردگی مانند فولاد ضد زنگ باید انتخاب شوند).

نقاط نصب و نگهداری
الزامات نصب:
اتصالات فلنج باید به شدت با محور خط لوله هماهنگ باشد تا از نیروی ناهموار در سطح آب بندی و نشت جلوگیری شود.
1\/2 ~ 1 دایره انقباض ساقه دریچه در حالت کاملاً باز برای جلوگیری از انبساط حرارتی و انقباض باعث تحریک شدن شود.
پیشنهادات نگهداری:
به طور مرتب رسوب حفره دریچه را تمیز کرده و سایش سطح آب بندی دروازه را بررسی کنید.
آن را در حالت کاملاً باز برای غیرفعال کردن طولانی مدت نگه دارید تا از چسبیدن دروازه الاستیک جلوگیری شود.
هنگام تعویض بسته بندی ، در اولویت استفاده از مواد گرافیتی انعطاف پذیر برای کاهش مقاومت اصطکاک قرار دهید
