توصیف شیر دروازه گل
شیر گل گیت یک دریچه مخصوصی است که برای محتوای با جامد بالا و مایعات بسیار خورنده طراحی شده است.} می تواند محیط خط لوله را با بلند کردن دروازه قطع کند ، و مخصوصاً برای سیستم های حمل و نقل گل در حفاری روغن ، معدن و پردازش معدنی. عملکردهای اصلی آن شامل موارد زیر است:
Cutoff -مقاوم در برابر لباس: این دروازه از آلیاژ سخت و سخت (مانند فولاد مولیبدن کروم ، استیل ضد زنگ) یا روکش کاربید تنگستن برای مقاومت در برابر فرسایش و سایش ماسه کوارتز و ذرات فلزی موجود در گل ساخته شده است.
sealing مهر و موم شده: ساختار آب بندی کامپوزیت فلزی/غیر فلزی ، صندلی دریچه دارای قابلیت جبران الاستیک برای اطمینان از نشت صفر تحت فشارهای مثبت و منفی است.
طراحی بسته بندی: کانال جریان کامل قطر (ضریب مقاومت جریان کمتر از یا مساوی با 0. 08) ، دروازه می تواند ناخالصی هایی مانند الیاف و سرباره را در حین بلند کردن و پایین آمدن قطع کند تا از انسداد خط لوله جلوگیری کند.
مشخصات شیر دروازه گل
| بدنه | فولاد ریخته گری (WCB) ، استیل ضد زنگ (304/316L) ، روکش پلاستیکی یا روکش لاستیکی در برخی از شرایط کار استفاده می شود |
|---|---|
| دروازه | ساختار دروازه دوتایی از نوع چاقو یا موازی ، آلیاژ STL سطح سطح (ضخامت بیشتر از یا برابر با 1.5 میلی متر) یا روکش سرامیکی |
| system سیستم سلامت | O-Ring + صندلی دریچه جبران خسارت بهار ، با تحمل دما از درجه-20 درجه 150 درجه ، مناسب برای گل اسیدی (PH2-12) |
| قطر اسمی | DN25 ~ DN150 (می تواند تا DN300 سفارشی شود) |
| سطح فشار | 16.0 ~ 42.0mpa (کلاس 2500 ~ 6300PSI) |
| رسانه قابل اجرا | مایع گل ، دوغاب و حفاری با محتوای جامد کمتر از یا مساوی 30 ٪ |

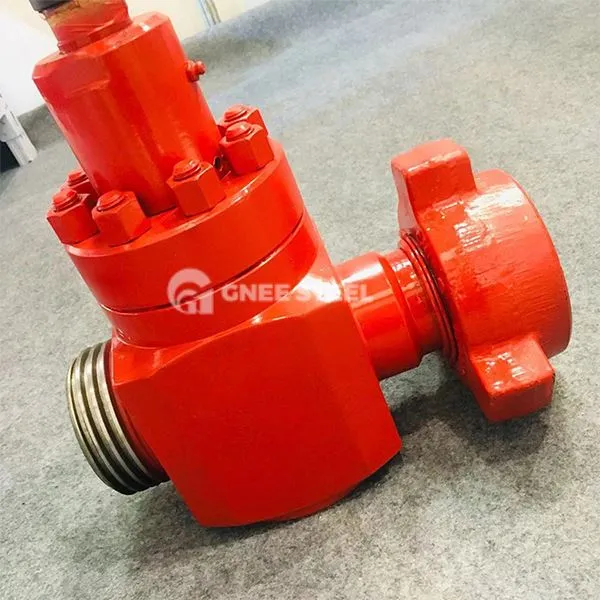

دریچه گلی
برنامه
Drilling: فشار گردش خون گل حفاری را برای جلوگیری از انفجار (مانند حفاری Z23Y حفاری با فشار زیاد گل گلی) کنترل کنید.
provident پردازش مینرال: تنظیم جریان از خطوط انتقال خطوط لوله برای مقاومت در برابر تأثیر ذرات دوغاب (محتوای جامد کمتر از یا برابر با 25 ٪).
درمان SEWAGE: قطع خط لوله لجن شهری ، مجهز به محرک های برقی برای دستیابی به کنترل از راه دور {{0}
اصول انتخاب
خصوصیات متوسط: هنگامی که محتوای جامد از 10 ٪ بیشتر باشد ، دروازه های نوع چاقو ترجیح داده می شوند و صندلی های دریچه جبران خسارت بهار برای رسانه های چسبناک مورد نیاز است.
سطح فشار: از مدل های کلاس 600 یا بالاتر با فشار بالا برای حفاری نفت و گاز (مانند دریچه های استاندارد API 6A) استفاده می شود.
تطبیق مواد: بدنه دریچه فولادی دوبلکس + واشر آب بندی PTFE برای محیط گل اسیدی استفاده می شود .
