دریچه دروازه گوه مقاوم
شرح
شیر گوه Resilient Gate Design یک طراحی ویژه از شیر دروازه است. دروازه آن یک ساختار elastic را اتخاذ می کند ، که انحراف زاویه سطح آب بندی را از طریق تغییر شکل جزئی برای بهبود قابلیت اطمینان آب بندی جبران می کند. این ماده به طور عمده در سناریوهای پتروشیمی ، قدرت و سایر سناریوها برای قطع یا اتصال روغن ، بخار و سایر رسانه ها استفاده می شود.
ساختار و طراحی کور
ساختار gate:
gate گوه گوه: وسط دروازه شکاف دار شده است یا یک فرآیند اتصال انعطاف پذیر استفاده می شود تا دروازه بتواند در طی فرآیند بسته شدن یک تغییر شکل جزئی ایجاد کند و با خطای زاویه سطح آب بندی سازگار شود.
Rigid Gate (مورد مقایسه): ریخته گری انتگرال سنتی ، الزامات دقت پردازش سطح آب بندی بالا ، به راحتی به دلیل انحراف زاویه باعث نشت می شود.
system system :
مهر و موم سخت Metal: صندلی و دروازه دریچه از فولاد ضد زنگ یا آلیاژ سخت ساخته شده است ، در برابر درجه حرارت بالا (کمتر از یا برابر با 200 درجه) و فشار بالا (PN10 ~ PN40) مقاوم است.
Combination Combination Seal: برخی از مدل ها برای دستیابی به نشت صفر با حلقه های آب بندی لاستیکی یا PTFE ترکیب شده اند ، اما مقاومت دما محدود است (کمتر از یا برابر با 120 درجه).
mode حالت drive:
از انتقال دستی ، برقی ، پنوماتیک و دنده پشتیبانی می کند. دریچه های بزرگ اغلب برای کاهش گشتاور عملیاتی مجهز به یاتاقان های رانش هستند.
مشخصات شیر گوه گوه انعطاف پذیر
فشار: PN16 ، PN25 ، PN40 ، PN64 ، PN100
مواد: فولاد ریخته گری ، استیل ضد زنگ
عملیات: دستگیره ، جعبه دنده ، Actuaor Penuamtic ، محرک برقی
دما: -29-425 centigrade
استاندارد طراحی و ساخت: GB\/T 12234
چهره به چهره: JB\/T 7746
اتصال فلنج: JB\/T 79
آزمون و بازرسی: GB\/T 13927-92
خدمات صادقانه ، سرویس OEM
مارک: Gnee

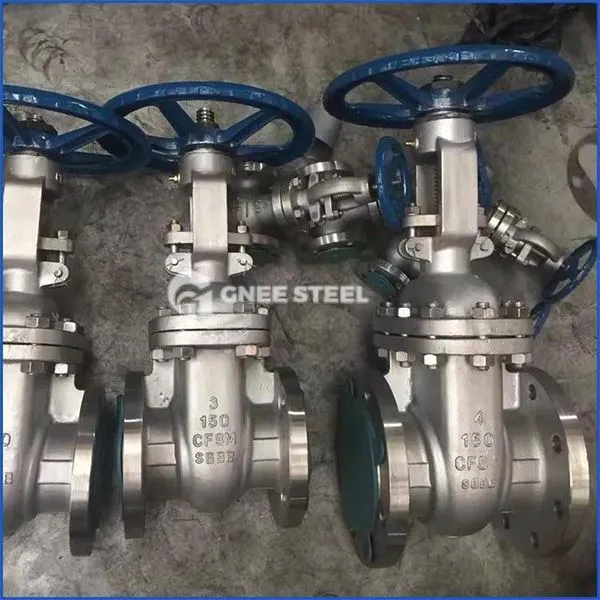

دریچه دروازه گوه مقاوم
برنامه
صنعت پتروشیمیایی: قطع فشار زیاد نفت خام و خطوط لوله گاز طبیعی ؛
سیستم قدرت: باز و بسته شدن کنترل خطوط لوله بخار با فشار بالا.
مایعات صنعتی: مدیریت جریان ذرات حاوی ذرات یا خوردگی جزئی (باید با ساختار آب بندی سخت مطابقت داشته باشد)
