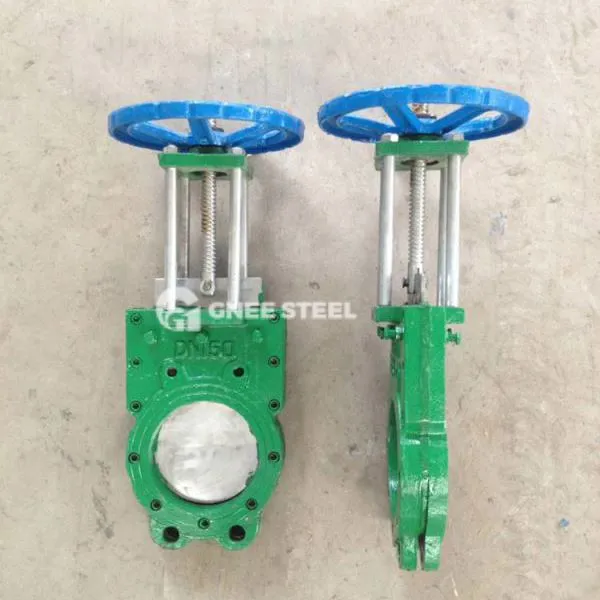

توضیحات دریچه دروازه چاقوی دوغاب
دریچه دروازه چاقوی دوغاب (همچنین به عنوان شیر دروازه دوغاب از نوع چاقو نیز شناخته می شود) دریچه ای است که برای دست زدن به ذرات جامد ، الیاف و محیط چسبناک طراحی شده است. عملکرد اصلی آن برای قطع کارآمد رسانه های پیچیده و تحقق کنترل جریان خط لوله است.
1. ساختار و اصل اصلی
components قطعات
Valve Body: ساخته شده از چدن ، فولاد ریخته گری ، فولاد ضد زنگ (مانند 304\/316L) یا مواد با روکش فلوئور ، مناسب برای شرایط خورنده و پوشاک بالا
Plate Plate: طراحی چاقوی تیغه نازک (برش برقی در پایین) ، می تواند ناخالصی هایی مانند الیاف و خمیر ، ساخته شده از فولاد ضد زنگ یا کاربید سیمانی را قطع کند.
system سیستم سلامت : تقسیم شده به مهر و موم سخت (فلز به فلز) و مهر و موم نرم (لاستیک\/PTFE) ، برخی از مدل ها از آب بندی دو طرفه پشتیبانی می کنند
mode حالت drive
manual: توسط Handwheel یا Lever ، مناسب برای شرایط کار معمولی
PNEUMATIC: مجهز به سیلندر تک عمل (تنظیم مجدد بهار) یا دو مرحله ای ، از کنترل اتوماتیک پشتیبانی می کند
اصل کار: صفحه شیر بالا می رود و به صورت عمودی می افتد ، محیط توسط تیغه قطع می شود و دستگاه درایو ساقه دریچه را به سمت باز و بسته سوق می دهد.
2. مزایای عملکرد
ظرفیت برشی بالا: دروازه نوع چاقو می تواند الیاف ، ذرات و رسانه های چسبناک را برای جلوگیری از گرفتگی قطع کند
مقاومت و مقاومت در برابر خوردگی : صفحه دریچه و سطح آب بندی از فولاد ضد زنگ یا آلیاژ سخت ساخته شده است که برای رسانه های با لباس بلند مانند دوغاب و خاکستر مناسب است
design Design Resistance Flow: کانال جریان مستقیم از بین رفتن فشار را کاهش می دهد و برای مایعات پر سرعت مناسب است
compact و Light: طول ساختار کوتاه بار خط لوله را کاهش می دهد و فضای نصب را ذخیره می کند.
مشخصات دریچه دروازه چاقوی دوغاب
|
قسمت |
دریچه دروازه چاقوی دوغاب | ||
|
دامنه اندازه |
2 "~ 80" ، DN50 ~ DN2000 |
||
|
مطبوعات |
0. 6MPA ~ 2.5MPA |
||
|
درجه حرارت |
-38 درجه ~ 1100 درجه |
||
|
پیوستگی |
انتهای فلنج ، نوع لگ ، نوع ویفر |
||
|
حفاری فلنج |
ANSI B16.5 ، GB\/T9113 ، JB\/T79 ، HG ، SH ، JIS ، DIN ، NF ، BS |
||
|
مادی |
فولاد ضد زنگ ، WCB |
||
|
ماده مهر و موم شده |
PTFE ، فلز نشسته است |
||
|
نشت |
درجه PTFE درجه A (نشت صفر) ، درجه فلز D (مایع 0. 1xdn mm³\/s) |
||
دریچه دروازه چاقوی دوغاب
| صنعت | برنامه |
|---|---|
| پپه زنی | انتقال پالپ ، تصفیه فاضلاب ، مناسب برای برش متوسط فیبر |
| معدن | کنترل خط لوله باند و دوغاب ، مقاوم در برابر سایش ذرات |
| سازگار با محیط زیست | لجن تصفیه خانه فاضلاب و رهگیری دوغاب |
| مواد شیمیایی | باز و بسته شدن کنترل دوغاب خورنده (مانند محلول های اسید و قلیایی) |
مشخصات انتخاب و نصب
امتیاز برای انتخاب
ویژگی های Medium : مهر و موم سخت + صفحه دریچه استیل ضد زنگ برای ذرات حاوی متوسط ترجیح داده می شود. محیط خورنده باید با مواد فلورین یا 316L روکش شود
presspressure سطح: فشار اسمی بیشتر از یا مساوی با فشار کار خط لوله است و باید در صورت بسته شدن 1.1 برابر فشار بدون نشت مقاومت کند
mode حالت ddrive: مدل های پنوماتیک (مانند سری PZ673H) برای عملکرد مکرر یا سناریوهای کنترل از راه دور انتخاب می شوند
الزامات نصب
direction: عمدتا نصب افقی برای جلوگیری از تجمع باقیمانده متوسط
فضای ذخیره سازی: ساختار ساقه باز باید فضای بلند کردن ساقه دریچه را ذخیره کند ، و ساقه پنهان برای سناریوهای محدود شده فضا مناسب است
نگهداری و نگهداری
respection Regular : آب بندی سطح سایش ، روغن کاری ساقه دریچه و جایگزینی به موقع مهر و موم های لاستیکی پیری
maintenance Maintenance Pneumatic Component : سفتی هوا سیلندر را بررسی کنید ، ناخالصی های شیر برقی را تمیز کرده و از فشار هوای پایدار اطمینان حاصل کنید ({0}} mpa)
anti-intry-jorrosion : عدم استفاده طولانی مدت نیاز به تخلیه محیط دارد و سطح دریچه با روغن ضد سرخ پوشانده شده است.
