توضیحات دریچه دروازه ویفر
شیر دروازه Wafer یک دریچه دروازه جمع و جور است که به طور مستقیم بین فلنج های لوله از طریق سوراخ های فلنج در هر دو طرف بدنه دریچه قرار می گیرد .} از نوع چاقو یا دروازه های موازی به عنوان قسمت های باز و بسته استفاده می کند ، و متوسط با بلند کردن دروازه قطع می شود. مایعات.
structure:
Valve Body Assembly: شامل بدنه دریچه ، پوشش دریچه و صندلی دریچه . مواد بیشتر آهن داکتیل (QT450) ، استیل ضد زنگ (304/316) و فولاد کربن (WCB).} ضخامت بدنه دریچه DN50 ~ dn600 کنترل می شود 30-120 mm .
type gate type:
دروازه از نوع چاقو: درمان خاموش کردن لبه (HRC45-50) ، می تواند الیاف و ناخالصی های دانه ای را قطع کند ، و برای رسانه هایی با محتوای جامد کمتر یا مساوی با 25 ٪. مناسب است
دروازه دوتایی موازی: با ساختار از پیش بارگذاری شده بهار ، هر دو مهر و موم با فشار کم و قابلیت ضد آب با فشار بالا.

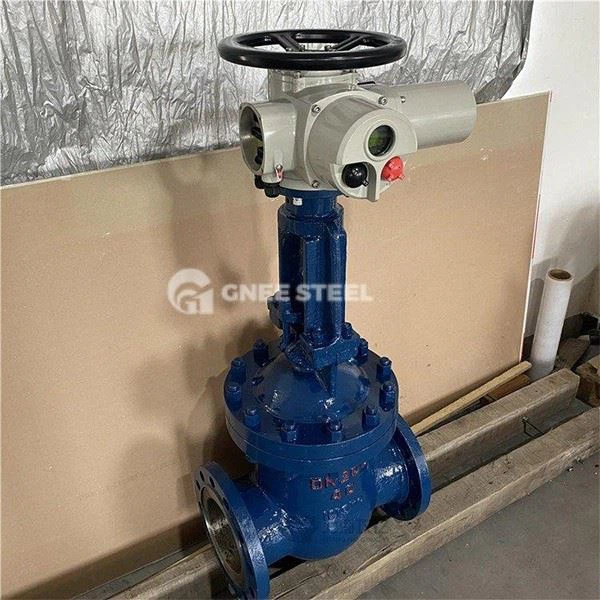

mode حالت ddrive: کتابچه راهنمای کاربر (دستگیره/دسته) ، برقی (مانند محرک برقی PZ973) و پنوماتیک {{1}
مشخصات شیر دروازه ویفر
| دسته پارامتری | دامنه معمولی |
|---|---|
| قطر اسمی | DN50 ~ DN600 (حداکثر DN1200 سفارشی سازی ویژه) |
| سطح فشار | pn1.0 ~ pn1.6mpa (کلاس 150 ~ 300) |
| دمای قابل اجرا | -29 درجه ~ 425 درجه (مواد فلزی مهر و موم سخت)/ -20 درجه ~ 80 درجه (مهر و موم نرم لاستیک/ PTFE) |
| استانداردهای اتصال | ANSI B16.5 ، GB/T 9113 نوع ویفر فلنج ، تحمل فاصله سوراخ فلنج 0.5 میلی متر |
بازرسی و کنترل کیفیت
- auty موارد بازرسی فاکتور
SHELL TESTS TEST: 1. 5 برابر فشار اسمی (شیر PN1.6 به 2.4MPa نیاز دارد) به مدت 5 دقیقه ، بدون نشت.
test عملکرد عملکرد: 1. 1 برابر فشار اسمی در جهت رو به جلو (0.6 بار در جهت معکوس) ، نشت کمتر از یا مساوی با DN × 0.1ml/min.
test test action: 3 بار باز و بسته شدن سکته مغزی ، نوسان گشتاور ساقه دریچه کمتر از یا مساوی با 15 ٪ .
- points نقاط کنترل کلید
ناهمواری سطح آب بندی دروازه و صندلی دریچه کمتر از یا مساوی با 0. 8μm ، منطقه تماس بیشتر از یا مساوی 85 ٪.
خطای صافی ساقه دریچه کمتر از یا مساوی با 0.05 میلی متر در متر ، ترخیص کالا از گمرک متناسب با موضوع کمتر از یا مساوی با 0.1 میلی متر

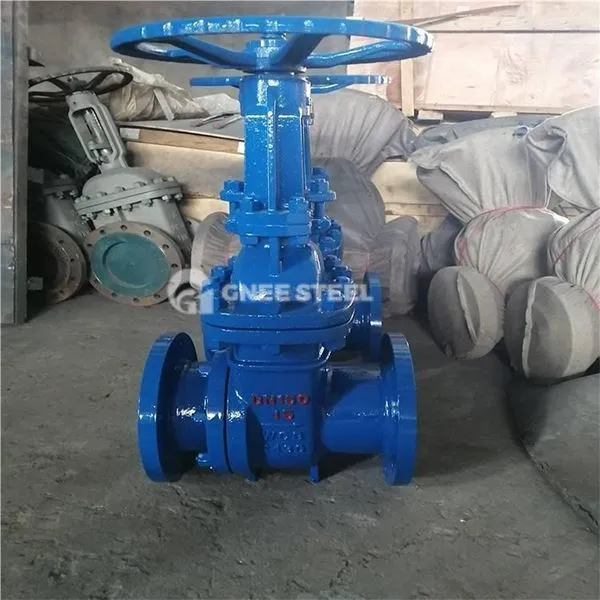

دریچه گیت ویفر
برنامه
| من صنعت | توضیحات | مدل های قابل اجرا |
|---|---|---|
| فاضلاب papermaking | برش الیاف خمیر (اندازه ذرات برشی کمتر از یا مساوی با 15 میلی متر) | دریچه ویفر دروازه از نوع چاقو (نوع PZ73W) |
| پردازش مینرال | جریان دوغاب کنترل (محتوای جامد کمتر از یا مساوی 30 ٪) | دریچه ویفر مهر و موم شده کاربید |
| food پردازش - | باز و بسته شدن لوله بهداشتی (316L مواد + مهر و موم EPDM) | شیر دروازه ویفر آسپتیک |
| despower desulfurization | حمل و نقل دوغاب سنگ آهک (مقاومت در برابر خوردگی CL⁻) | دریچه دروازه ویفر روکش پلاستیکی |
