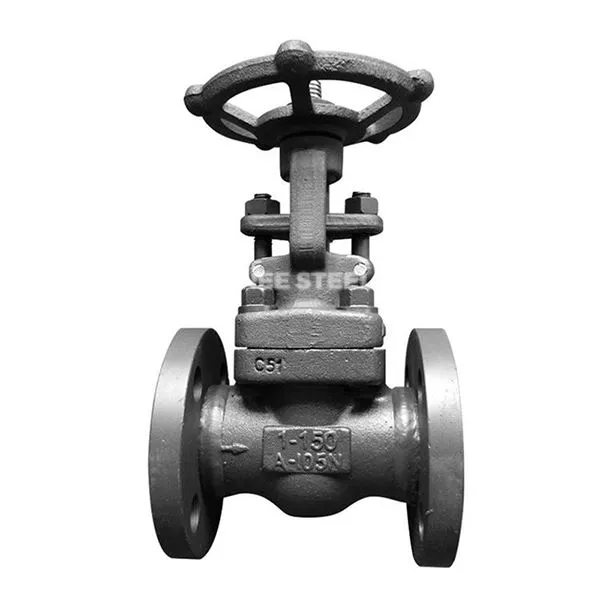

دریچه Globe A105

شیر A105 Globe یک شیر آب بندی اجباری است که از فولاد جعلی ASTM A105 ساخته شده است ، که مخصوصاً برای برش متوسط ​​و کنترل جریان در سیستم های خط لوله با فشار بالا و فشار بالا استفاده می شود. ویژگی های اصلی آن شامل موارد زیر است:

ویژگی های ماده: A105 یک فولاد جعلی کم کربن (شبیه به 20 فولاد کربن) است ، با مقاومت بالا ، درجه حرارت بالا و مقاومت در برابر فشار بالا ، و می تواند در برابر شرایط کار تا 570 درجه مقاومت کند.
design طراحی طراحی: سطوح آب بندی دیسک دریچه و صندلی دریچه اغلب با آلیاژ سخت (مانند استولیت) جوش داده می شود ، که مقاوم در برابر سایش و مقاوم در برابر فرسایش است و به آب بندی محکم دو طرفه می رسد.
form ساختاری شکل: از طراحی قطر کامل یا کاهش قطر پشتیبانی می کند ، و پوشش دریچه اتصال خود را با خودکشی ، نخ یا جوش داده شده برای سازگاری با سناریوهای نصب مختلف اتخاذ می کند.

‌ASTM A105\/A105M‌: ترکیب شیمیایی و خصوصیات مکانیکی فرآورهای دریچه را مشخص می کند.
‌gb\/t 12228-2006 ‌: استاندارد چینی شرایط فنی موجودات فولاد کربن را مشخص می کند.
standards طراحی و تولید ‌:
‌ansi B16.34‌: مشخصات طراحی دریچه فشار بالا ، پوشش سطح فشار 2500 کلاس 150 ؛
‌ASME B16.25‌: ابعاد ساختاری و الزامات شیار برای انتهای جوش باسن.
‌JB\/T 3595‌: استاندارد پذیرش دریچه نیروگاه داخلی ، تأیید قدرت و عملکرد آب بندی

ویژگی ها
‌ فشار و مقاومت دما ‌: ‌

دامنه فشار: پوشش کلاس 150 ~ کلاس 2500 (PN16 ~ PN420) ، پشتیبانی از سناریوهای فشار قوی 32MPA. ‌

دامنه دما ‌: -29 درجه ~ +570 درجه ، مدلهای درجه حرارت بالا برای سیستم های بخار نیروگاه مناسب هستند. ‌

قابلیت اطمینان عملیاتی ‌: ‌

باز و بسته شدن سریع: دیسک دریچه دارای سکته مغزی کوتاه است (حداکثر جریان هنگام باز شدن قطر اسمی در 30 ٪ ~ 30 ٪ به دست می آید) و زمان باز و بسته شدن کوتاه است. ‌

طراحی مقاوم در برابر ضربه ‌: وزن میرایی گشتاور بسته شدن را برای جلوگیری از اثر چکش آب متعادل می کند. ‌

حفظ و نگهداری ‌: ‌

تعمیر و نگهداری آنلاین: ساختار آب بندی معکوس بدنه اصلی باعث کاهش فرکانس نگهداری خاموش می شود. ‌

بهینه سازی بسته بندی: آستین بسته بندی دوتایی به طور خودکار تنظیم می شود تا خطر نشت کاهش یابد.



دریچه Globe A105



توصیه های انتخاب

سازگاری شرایط کار:

سناریوی فشار بالا و درجه حرارت بالا: کلاس 1500 یا بالاتر ترجیح داده می شود ، و مواد بدنه دریچه ای از فولاد کروم-مولیبدن (WC6) است.

رسانه های خورنده: سطح آب بندی با آلیاژ سخت جوش داده می شود و ساقه دریچه از 316 فولاد ضد زنگ برای محافظت در برابر خوردگی ساخته شده است.

انتخاب حالت کار:

باز و بسته شدن مکرر: پیکربندی محرک پنوماتیک یا برقی (باید سطح حفاظت IP67 را برآورده کند).

عملکرد دستی: DN کمتر یا مساوی با 80 دریچه می تواند از جعبه دنده کرم برای کاهش گشتاور عملیاتی استفاده کند.

فرم نصب:

سناریوی محدود فضا: انتهای جوشکاری یا اتصال فلنج جمع و جور (ANSI B16.5) را انتخاب کنید.

الزامات جداگانه جداسازی مکرر: ساختار بنت متصل به حلقه (FLANGE RJ) ترجیح داده می شود
