توصیف دریچه جهان با دمای بالا
دریچه کره با درجه حرارت بالا برای رسانه های درجه حرارت بالا (مانند بخار ، روغن حرارتی ، نمک مذاب و غیره) طراحی شده است که برای نوع دریچه طراحی شده است ، از طریق فلپ دریچه دریچه در امتداد خط مرکزی حرکت عمودی صندلی دریچه برای دستیابی به دهانه و بسته شدن ، که عمدتا برای کنترل جریان مایع های با درجه حرارت بالا و بریده شده استفاده می شود.
توابع اصلی آن شامل موارد زیر است:
برش مهر و موم: برای جلوگیری از نشت رسانه های درجه حرارت بالا.
تنظیم جریان: کنترل جریان را می توان در حالت تا حدی باز انجام داد.
تحمل فشار بالا: برای سازگاری با شرایط کار با درجه حرارت بالا مقاومت در برابر فشار فشار بالا: سازگاری با نوسانات فشار سیستم در شرایط دمای بالا.
ویژگی های ساختاری
ساختار مهر و موم شده
برای جلوگیری از نشت ناشی از پیری بسته بندی در دمای بالا و بهبود قابلیت اطمینان آب بندی ، از گلوله های فلزی برای جایگزینی بسته بندی سنتی استفاده می شود.
سطح آب بندی مقاوم در برابر سایش
فلپ و صندلی دریچه ای با کاربید سیمانی مبتنی بر کبالت (استولیت) جوش داده شده است که مقاومت سایش را با {1}}} بهبود می بخشد و مقاومت دما می تواند به بیش از 650 درجه برسد.
اتصالات جوش خورده جمع و جور
بدنه دریچه به خط لوله جوش داده می شود (به عنوان مثال ، انتهای جوش باسن BW یا سوکت جوش SW) ، نقاط نشت را کاهش می دهد و آن را برای سیستم های پر فشار و درجه حرارت بالا مناسب می کند.
طراحی ساقه بهینه شده
ساقه دریچه با کمبود سطح و دارای سختی HV {1}} ، که در برابر خوردگی و سایش با درجه حرارت بالا مقاوم است و عمر خدمات را 50 ٪ افزایش می دهد.
مشخصات دریچه جهان با دمای بالا
| قسمت | 常用材质 | 规格范围 |
|---|---|---|
|
بدنه |
فولاد ریخته گری (WCB ، WC6) ، استیل ضد زنگ (CF8M) |
قطر اسمی: DN 15- DN300 |
|
سطح آب بندی |
آلیاژ استولیت (COCRW) روکش | فشار اسمی: Pn {0}} PN400 |
| ساقه دریچه | فولاد نیتریدر 38crmoala ، فولاد دو فاز F6A | دمای قابل اجرا: -40 درجه ~ +650 درجه |
|
زنگ زدن |
فولاد ضد زنگ Austenitic (304\/316L) | حالت رانندگی: دستی\/پنوماتیک |

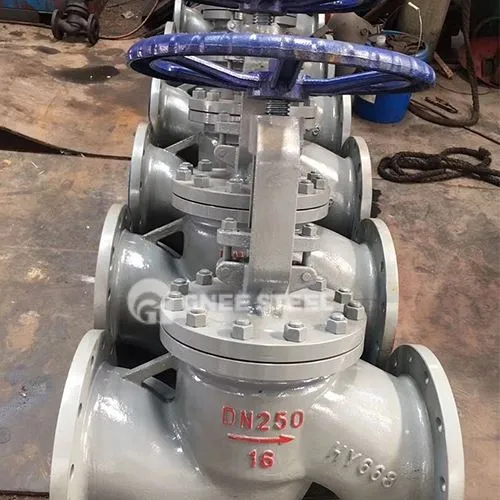

دریچه جهان با دمای بالا
کاربرد و تابع
- صنعت پتروشیمی
سناریو: واحد ترک خوردگی کاتالیزوری ، خط لوله روغن درجه حرارت بالا.
عملکرد: حل کردن شیر شیر و خرابی مهر و موم ناشی از کک زدن به روغن سنگین با دمای بالا.
- صنعت قدرت
سناریو: نیروگاه خط لوله بخار اصلی ، سیستم آب خوراک دیگ بخار ؛
Function: Prevent supercritical steam (>550 درجه) از فرسایش صندلی دریچه و کاهش فرکانس خاموش و نگهداری.
- متالورژی و کک
سناریو: بازیابی گاز اجاق گاز کک ، تصفیه گاز دودکش با دمای بالا.
عملکرد: مقاومت در برابر فرسایش رسانه حاوی ذرات و افزایش عمر سرویس دریچه.
- انرژی جدید و انرژی هسته ای
سناریو: سیستم ذخیره انرژی نمک مذاب ، جداسازی بخار درجه هسته ای ؛
عملکرد: از نشت صفر رسانه های رادیواکتیو اطمینان حاصل کنید و استانداردهای انرژی هسته ای ASME را رعایت کنید.
