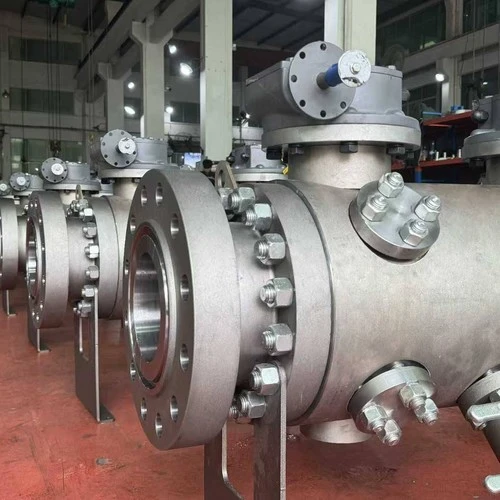

یکشیر توپی API 6D DBBیک چهارم-دریچه ایزوله چرخشی است که از دو صندلی مستقل و یک بدنه-خونریزی حفره ای برای جداسازی بخش خط لوله و ثابت کردن کاهش فشار آن قبل از شروع کار استفاده می کند. بر اساس API 6D با صندلی‌های-خود تسکین‌دهنده (SPE)، NPS 2–56 (DN 50–1400)، کلاس ASME 150–2500، و مواد بدنه از ASTM A216 WCB تا F51 دوبلکس با درجه‌بندی از 44- درجه تا {{{4} را پوشش می‌دهد.
یک شیر توپی دوبل بلوک و خون‌رسانی (DBB) یک شیر جداسازی یک ربع-گردشی است که جداسازی دو مانع تأیید شده عملکرد DBB را از طریق مسیر جریان یک شیر توپی فراهم می‌کند. API 6D بلوک و خونریزی مضاعف را به عنوان یک دریچه منفرد با دو سطح نشیمن تعریف می کند که فشار را از هر دو انتها مسدود می کند و تهویه حفره را فراهم می کند. یک شیر توپی این کار را از طریق-صندلی‌های دارای انرژی فنری-خود تسکین‌دهنده که هرکدام از هر طرف تست صندلی را با فشار نامی 1.1 برابر می‌گذرانند، به دست می‌آورد. به عنوان یک شیر توپی API 6D DBB برای نفت و گاز، LNG، پالایش و کار شیمیایی، در ASTM A216 WCB تا ASTM A995 دوبلکس ساخته شده است و جایگزین دو شیر بلوک و یک قرقره برای برش اتصالات فلنج تا 66 درصد می شود.
مشخصات فنی
محدوده اندازه شیر توپی DBB NPS 2-56 (DN 50-1400) است و کلاس فشار شیر توپی DBB از کلاس ASME 150-2500 می باشد. طرح‌های شناور به NPS 8 / کلاس 600 خدمت می‌کنند، در حالی که طرح‌های نصب‌شده با تراننیون طیف کاملی را پوشش می‌دهند، بنابراین انتخاب شیر توپی شناور در مقابل تراننیون از اندازه و فشار پیروی می‌کند. مقادیر خارج از این محدوده در برگه داده پروژه نقل می شود.
محدوده عرضه
| پارامتر | محدوده استاندارد | توجه داشته باشید |
|---|---|---|
| اندازه | NPS 2–56 (DN 50–1400) | شناور مشترک برای NPS 8 / کلاس 600؛ trunnion محدوده کامل را پوشش می دهد |
| کلاس فشار | کلاس ASME 150–2500 (PN 16–PN 420) | نسخه های سرچاهی API 6A به 15000 psi می رسند |
| دما | -46 درجه تا +210 درجه | کلاه بلند برای برودتی؛ صندلی فلزی تا+540 درجه |
| استاندارد طراحی | API 6D، ASME B16.34، EN ISO 17292 | در صورت ذکر مشخصات پروژه حاکم است |
| چهره به چهره-- | API 6D / ASME B16.10 | الگوی کوتاه B16.10 برای NPS بزرگتر یا مساوی 24 |
| به پایان می رسد | RF، RTJ، BW، SW | ASME B16.5 / B16.47 / B16.25 / B16.11 |
| مته | کامل / کاهش یافته است | سوراخ کامل برای خطوط piggable |
| عملیات | اهرم، دنده، پنوماتیک، برقی، هیدرولیک | پد محرک ISO 5211 |
| چیدمان صندلی | DBB (SPE/SPE)، DIB-1 (DPE/DPE)، DIB-2 (SPE/DPE) | به سفارش اعلام کنید |
مواد بدنه و تریم (قدرت تسلیم)
| مواد (ASTM) | تایپ کنید | حداقل بازده (MPa) | حداقل کششی (MPa) |
|---|---|---|---|
| A216 Gr. WCB | فولاد کربن ریخته گری | 250 | 485 |
| ASTM A352 Gr. LCC | فولاد کربنی-کم دما ریخته شود | 240 | 450 |
| A105 / A350 LF2 | کربن فورج / کربن LT | 250 | 485 |
| A182 F304 / F316 | ضد زنگ 304 / 316 | 205 | 515 |
| ASTM A351 CF8M | بازیگران 316 SS | 205 | 485 |
| A995 Gr. 1A (F51) | دوبلکس | 450 | 655 |
| A182 F51 / F53 | دوبلکس / فوق-دوبلکس | 450 / 550 | 655 / 795 |
انتخاب جداسازی: DBB در مقابل DIB
| ترتیب | صندلی | تسکین حفره | چه زمانی مشخص شود |
|---|---|---|---|
| DBB | 2 × SPE (-خود تسکین دهنده) | خودکار به خط | خط لوله استاندارد، سرویس مایعات، نگرانی حرارتی- |
| DIB-1 | 2 × DPE (دو جهته) | شیر تسکین خارجی مورد نیاز است | جداسازی گاز بحرانی، ESD، آب بندی اضافی |
| DIB-2 | 1 SPE + 1 DPE | SPE سمت خود{0}}را تسکین می دهد | جداسازی رگ نیاز به افزونگی جهت دار دارد |
توجه:DBB یک برچسب قابلیت است، نه یک خانواده شیر. یک بلوک دوبل و شیر تخلیه ممکن است به عنوان یک شیر توپی، یک شیر پلاگین یا یک بلوک جفتی-و{2}}مجموعه بلوک ساخته شود. یک شیر پلاگین می تواند یک شیر DBB نیز باشد. یک دریچه دروازه API 6D تک-بلوک-و-بلوک (SBB) است. همیشه چیدمان صندلی را در سفارش تأیید کنید، زیرا نام محصول به تنهایی مانع را مشخص نمی کند.
برنامه های کاربردی
یک شیر توپی API 6D DBB در هر جایی که یک بخش خط لوله باید ایزوله شود و قبل از انجام آزمایش های انزوا، تعمیر و نگهداری یا فشار کاهش فشار داده شود، مشخص می شود.
جداسازی و پیگینگ خط لوله:یک شیر توپی API 6D DBB،-شیر بلوک خط اصلی در خطوط نفت و گاز از NPS 2 تا NPS 56 (DN 50-1400) است. API 6D آن را برای سرویس خط لوله به کلاس 2500 واجد شرایط می‌کند، و پورت bleed تأیید می‌کند که هر دو صندلی قبل از بازرسی یا اتصالات جوش- برای پیگینگ ثابت هستند.
ایستگاه های اندازه گیری و ترمینال:در پایانه‌های مزرعه-ترمینال‌های اندازه‌گیری و مخزن{1}}انتقال، شیر یک لوله کنتور یا مجموعه پمپ را جدا می‌کند تا بتوان تحت اثبات انرژی صفر فشار آن را کاهش داد. آزمایش صندلی فشاری 1.1×-از هر طرف، مورد نیاز API 6D، نشتی مستند-ایزوله محکمی را ارائه می‌کند که اندازه‌گیری مالی و موارد ایمنی پایانه ایجاب می‌کند.
خاموش شدن اضطراری و HIPPS:در ESD و سیستم‌های حفاظتی{0}}فشار یکپارچگی{1} بالا، یک شیر توپی API 6D نصب شده بر روی بدنه با ایزوله DBB بلوک سریع و قابل تکراری را فراهم می‌کند که از تجهیزات پایین دستی در برابر فشار بیش از حد محافظت می‌کند. طرح‌های API 6D trunnion بار صندلی را روی یاتاقان‌ها حمل می‌کنند و گشتاور محرک را از کلاس 150 تا 2500 در محدوده کامل NPS 2-56 قابل پیش‌بینی نگه می‌دارند.
فراساحل و فضا{0}}توافق محدود-:در جایی که یک پلت فرم یا لغزش نمی تواند دو شیر بلوک جداگانه و یک قرقره را در خود جای دهد، یک شیر توپی API 6D DBB جایگزین آن مجموعه می شود و اتصالات فلنج را تا 66 درصد کاهش می دهد. وزن تا 60 درصد کاهش می یابد و بدنه جمع و جور، چیدمان و نگهداری در ماژول های دریایی را آسان می کند.
منیفولدهای پالایشگاهی و پتروشیمی:در پالایشگاه‌ها و کارخانه‌های شیمیایی، شیر بخش‌های فرآیند حامل هیدروکربن‌ها، بخار یا محیط‌های تهاجمی را جدا می‌کند تا بتوان آنها را برای نگهداری باز کرد. گستره مواد بدنه ASTM A216 WCB، A350 LF2، A182 F316 و دوبلکس F51 است، در حالی که بسته بندی آتش-ایمن API 607 و ISO 15848{10}}1 بسته بندی کم آلایندگی، ایمنی و محدودیت های انتشار گازهای گلخانه ای کارخانه را پوشش می دهد.
سوالات متداول
تفاوت بین شیر توپی DBB و DIB چیست؟
DBB از دو صندلی خود{0}}تسکین دهنده (SPE) استفاده می کند و فشار بیش از حد حفره را به طور خودکار به خط تخلیه می کند. DIB-1 از دو صندلی دوتایی-پیستونی-(DPE) برای افزونگی دو طرفه استفاده می‌کند، اما به یک دریچه تسکین حفره خارجی نیاز دارد. DIB-2 یک صندلی SPE و یک DPE را جفت می کند. انتخاب به دنبال ریسک جداسازی است، نه نام محصول.
یک شیر توپی API 6D DBB چه محدوده اندازه و کلاس فشاری را پوشش می دهد؟
عرضه استاندارد شامل NPS 2-56 (DN 50-1400) و ASME Class 150-2500 (PN 16-PN 420) است. طرح های شناور تا NPS 8 / کلاس 600 رایج هستند. طرح‌های نصب‌شده بر روی طناب طیف کاملی را پوشش می‌دهند. نسخه‌های ابزار کوچک{12}}NPS 1/2–2 را اجرا می‌کنند.
چه اطلاعاتی برای نقل قول دریچه توپی API 6D DBB مورد نیاز است؟
نوع سوپاپ، اندازه و DN، کلاس ASME، جنس بدنه و تریم، ترتیب نشیمنگاه (DBB یا DIB-2)، اتصال انتهایی، متوسط، دمای طراحی، روش کار، مقدار و محدوده سند مورد نیاز (صفحه داده، ITP، MTC، NDE).
چه گواهی ها و گزارش های آزمایشی ارائه می شود؟
هر سوپاپ دارای یک EN 10204 3.1 MTC، سوابق تست پوسته هیدرواستاتیک و صندلی به API 6D و ISO 5208 Rate A و اسناد رنگ آمیزی/بسته بندی است. بازرسی شخص ثالث (SGS، TUV، BV) و پروژه ITP در صورت درخواست در دسترس هستند.
MOQ، زمان سرب و گارانتی چیست؟
MOQ از 1 قطعه برای طرح های استاندارد شروع می شود. سفارشات پروژه در برگه داده نقل می شود. زمان معمول بسته به جنس و اندازه 4 تا 8 هفته است. گارانتی 18 ماه پس از ارسال یا 12 ماه پس از راه اندازی است، هر کدام زودتر برسد.
آیا می توانید نسخه های OEM و ترش-سرویس (NACE) را ارائه دهید؟
بله. برچسب{1}}خصوصی (OEM) با پلاک نام و بسته بندی شما موجود است. برای سرویس H2S، بدنه و تریم به NACE MR0175 / ISO 15156 با سختی کنترل‌شده و روکش‌های CRA روی صورت‌های خیس شده عرضه می‌شوند.
آیا یک شیر توپی DBB به دریچه تسکین حفره خارجی نیاز دارد؟
یک DBB استاندارد با صندلی‌های SPE به‌خودی-فشار بیش از حد حفره به خط را کاهش می‌دهد، که API 6D به آن نیاز دارد. فقط پیکربندی‌های DIB با صندلی‌های DPE به دریچه تسکین خارجی نیاز دارند. بنابراین مشخص کردن چیدمان صندلی اولین گام در هر سفارش DBB است.
API 6D در مقابل API 608 - کدام استاندارد اعمال می شود؟
API 6D دریچه های خط لوله را پوشش می دهد. API 608 دریچه‌های توپی فلزی فرآیند-را پوشش می‌دهد. مرز اولین شیر جداسازی در حد باتری کارخانه است. وقتی یک دیتاشیت هر دو را ذکر می کند، مشخصات پروژه حاکم است.
