شیر چک: فقط جریان یک طرفه رسانه را امکان پذیر می کند. هنگامی که محیط در جهت مخالف جریان می یابد به طور خودکار بسته می شود تا از جریان برگشتی جلوگیری شود. معمولاً در خروجی های پمپ، سیستم های دیگ بخار و غیره برای جلوگیری از برگشت تجهیزات یا جریان برگشتی محیط استفاده می شود.
شیر تسکین دهنده: هنگامی که فشار سیستم از مقدار تعیین شده فراتر رفت، به طور خودکار برای آزاد کردن فشار باز می شود و از آسیب دیدن تجهیزات یا خطوط لوله به دلیل فشار بیش از حد جلوگیری می کند. پس از بازگشت فشار به حالت عادی، به طور خودکار بسته می شود.
منبع سوپاپ؟امروز قیمت‌های کارخانه‌ای-دریچه‌های کمکی و غیرمستقیم-را دریافت کنید.
جدول مقایسه: شیر تسکین در مقابل شیر چک (NRV)
| ویژگی / جنبه | شیر تسکین دهنده | شیر چک (NRV) |
| تعریف اصلی | دریچه ای که به طور خودکار رسانه ها را هنگامی که سیستم تحت فشار بیش از حد قرار می گیرد آزاد می کند. | دریچه ای که به طور خودکار از جریان معکوس رسانه جلوگیری می کند. |
| عملکرد اولیه | حفاظت ایمنی: از ترکیدن لوله ها یا تجهیزات در اثر فشار بیش از حد جلوگیری می کند. | کنترل جریان: از آسیب رساندن به پمپ ها، ابزارآلات یا ایجاد آلودگی از جریان برگشتی جلوگیری می کند. |
| اصل عملیات | برای غلبه بر فشار رسانه ای متکی استنیروی فنر داخلی. در یک نقطه تنظیم باز می شود. | متکی برانرژی جنبشی سیالبرای باز کردن دیسک از طریق جاذبه یا فنر بسته می شود. |
| مسیر جریان / طراحی | زاویه ای / دور زدن: مدیا معمولاً به پهلو یا پشت به مخزن تخلیه می شود. | خطی /ویفر: رسانه مستقیماً از مسیر خط لوله عبور می کند. |
| موقعیت عادی | به طور معمول بسته (NC). فقط در هنگام فشار بیش از حد باز می شود. | به طور معمول باز (با جریان). تا زمانی که جریان رو به جلو مثبت وجود داشته باشد باز می ماند. |
| پارامترهای کلیدی | تنظیم فشار: فشار خاصی که در آن شیر شروع به باز شدن می کند. | فشار ترک خوردگی: حداقل فشار لازم برای باز کردن دیسک. |
| سایت نصب | بر روی مخازن تحت فشار، راه های دور پمپ یا لوله های انشعاب مستعد فشار بیش از حد نصب می شود. | در خروجی های پمپ، بعد از کنتورهای آب یا هر گره ای که نیاز به جلوگیری از جریان برگشتی دارد نصب می شود. |
| ماشه پاسخ | به تغییرات در پاسخ می دهدفشار استاتیکدر داخل سیستم | به تغییرات در پاسخ می دهدجهت جریاناز مایع |
| کنترل چکش آب | به کاهش برخی ضربان‌های فشار هنگام باز کردن کمک می‌کند. | مستعد چکش آب(به خصوص انواع نوسان)؛ انواع بی صدا می توانند آن را سرکوب کنند. |
| تعمیر و نگهداری | بالاتر. به کالیبراسیون دوره ای فشار تنظیم شده و چک های آب بندی نیاز دارد. | پایین تر. در درجه اول شامل بررسی سایش دیسک و گیر کردن پین لولا می شود. |
| برنامه های کاربردی معمولی | سیستم های هیدرولیک، حفاظت از مخزن ذخیره، کمک ایمنی دیگ بخار. | تخلیه پمپ، ورودی آبگرمکن، خطوط تزریق مواد شیمیایی. |

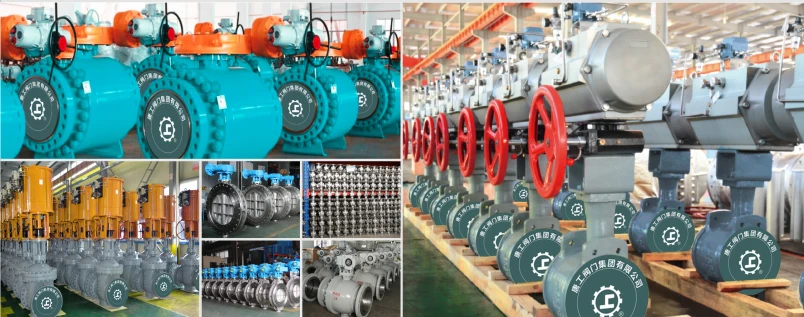

کارخانه شیر GNEE
در مورد مشخصات شیر گیج شده اید؟ امروز یک مشاوره فنی رایگان و قیمت سریع دریافت کنید.
سوالات متداول
چه زمانی باید از شیر چک استفاده کنم؟
به عنوان یک وسیله ایمنی، شیر چک هنگامی که بین یک ناحیه با فشار بالا و یک ناحیه با فشار پایین جدا می شود، مهم است. یکی از این مدارها، آکومولاتور است که اغلب از دو سوپاپ اطمینان استفاده می کند.
سه نوع شیر فشار شکن چیست؟
سه نوع اصلی شیرهای فشار شکن عبارتند از:فعال-نوع شیر فشار شکن، پیستونی-نوع فشار فشار، دیافراگمی-نوع شیر فشار شکن.
چه زمانی از شیر فشار شکن استفاده می کنید؟
شیرهای فشار شکن اجباری هستنددر مخازن تحت فشار، سیستم های بخار، تجهیزات پردازش شیمیایی و عملیات نفت و گاز که شرایط فشار بیش از حد خطرات ایمنی قابل توجهی را به همراه دارد.. این برنامه‌ها معمولاً شامل سیستم‌های{1} با انرژی بالا می‌شوند که عواقب خرابی آنها می‌تواند فاجعه‌بار باشد.
