A شیر کنترلعنصر کنترل نهایی در یک سیستم اتوماسیون صنعتی است. به طور مداوم باز شدن شیر را بر اساس سیگنال های کنترل کننده (مانند 4{3}}20 میلی آمپر) تنظیم می کند تا به کنترل دقیق متغیرهایی مانند سرعت جریان، فشار و دما دست یابد. معمولاً در مدارهای کنترل حلقه بسته استفاده می شود.
A شیر دروازهاز سوی دیگر، یک سوپاپ روشن-خاموش است که فقط می‌تواند کاملاً باز یا کاملاً بسته شود. قابلیت تنظیم ندارد و عمدتاً برای جداسازی خطوط لوله و قطع جریان رسانه در حین نگهداری استفاده می شود.
جداسازی یا مدولاسیون؟ بهترین استراتژی شیر را برای خط لوله{0}فشار بالا خود بیابید.
جدول مقایسه: شیر کنترل در مقابل شیر دروازه
| ویژگی / پارامتر | شیر کنترل (شیر تنظیم کننده) | شیر دروازه (شیر جداسازی) |
| عملکرد اصلی | مقررات و کنترل: به طور دقیق جریان، فشار، دما و غیره را تغییر می دهد. | جداسازی و خاموش کردن-: به عنوان سوئیچ، یا کاملا باز یا کاملا بسته استفاده می شود. |
| روش اقدام | مدولاسیون پیوسته: دوشاخه می تواند در هر موقعیتی بین 0 تا 100٪ باقی بماند. | کنش روشن/خاموش: معمولاً در حالت کاملاً باز یا کاملاً بسته باقی می ماند. |
| قابلیت دریچه گاز | عالی: ویژگی های جریان خاص (خطی، درصد برابر). | بیچاره: برای دریچه گاز ممنوع; حالت‌های نیمه باز-به لرزش و آسیب منجر می‌شوند. |
| افت فشار (
ΔPΔP ) |
بزرگ: ایجاد افت فشار از طریق دریچه گاز برای دستیابی به اهداف کنترلی. | حداقل: مستقیم-از طریق جریان هنگامی که کاملاً باز است. مقاومت جریان نزدیک به صفر است. |
| روش فعال سازی | خودکار: معمولاً مجهز به محرک های پنوماتیک، الکتریکی یا هیدرولیک می باشد. | دستی / برقی: بیشتر با چرخ دستی کار می کند. شیرهای بزرگ از موتور استفاده می کنند. |
| سرعت پاسخگویی | سریع: محرک به سرعت به سیگنال های کنترل پاسخ می دهد. | کند: نیاز به چرخش های چرخ دستی زیادی دارد. فرآیند باز کردن/بستن تدریجی است. |
| جهت جریان | یک طرفه: معمولا دارای جهت ورودی/خروجی مورد نیاز ثابت است. | دو جهته: به طور معمول می تواند در هر جهت بدون تاثیر بر مهر و موم نصب شود. |
| کلاس آب بندی | درجه بندی شد: اجازه می دهد تا ردیابی نشت داخلی (به عنوان مثال، ANSI کلاس IV/VI). | مهر و موم محکم: معمولاً به حباب-خاموش{1} محکم و با یکپارچگی بالا- نیاز دارد. |
| فرکانس تعمیر و نگهداری | بالا: به دلیل عملکرد و فرسایش مکرر نیاز به کالیبراسیون منظم دارد. | کم: تعداد کمی از عملیات به این معنی است که سطوح آب بندی برای مدت طولانی دوام می آورند. |
| چهره-به-تاریکی چهره. | طولانی تر: به دلیل پیچیدگی محرک و طراحی بدنه. | کوتاهتر: بدنه شیر صاف؛ مناسب برای طرح های فشرده خط لوله. |
| هزینه ساخت | گران است: شامل موقعیت دهنده ها، حسگرها و محرک های پیچیده است. | اقتصادی: ساختار ساده; مقرون به صرفه-برای قطرهای بزرگ. |
| برنامه های کاربردی معمولی | کنترل فرآیند شیمیایی، مبدل های حرارتی، تثبیت خروجی پمپ. | مزارع مخازن، تعمیر و نگهداری خطوط لوله از راه دور، کلیدهای سیستم آتش نشانی. |

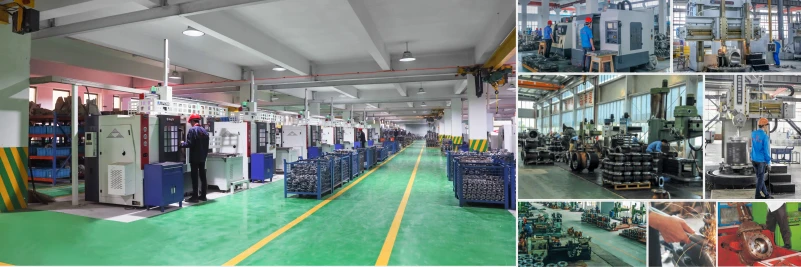

کارگاه GNEE Valve
سوالات متداول
معایب شیر کنترل چیست؟
بسته بندی که ساقه را می بندد ممکن است نشت کند. محرک پنوماتیک یا الکتریکی ممکن است از کار بیفتد. پوزیشنر می تواند کالیبراسیون خود را از دست بدهد و باعث شود روند از کنترل خارج شود. سایش معمولی، چرخه زیاد، نصب ضعیف.
آیا می توانید جریان را با شیر دروازه کنترل کنید؟
شیرهای دروازه ای در کاربردهایی که به جریان آزاد یا بدون جریان نیاز دارید مؤثر هستند.طراحی آنها برای کنترل دقیق جریان مناسب نیست. آنها در شرایطی استفاده می شوند که دریچه در طول عمر عملیاتی خود در موقعیت کاملا باز یا کاملا بسته باقی می ماند.
دو نوع متداول دریچه دروازه چیست؟
انواع مختلفی از شیرهای دروازه وجود دارد که می توانید از بین آنها انتخاب کنید. دو نوع اصلی هستندموازی در مقابل دریچه های گوه ای-شکل. دریچه های موازی از یک دروازه صاف بین دو صندلی موازی استفاده می کنند تا آب بندی محکمی ایجاد کنند.
