دریچه‌های توپی کامل-با چرخش 90 درجه، با حداقل مقاومت در برابر جریان، باز و بسته می‌شوند و برای عملیات مکرر و نیازهای تمیز کردن خط لوله مناسب هستند. دریچه های دروازه با بالا و پایین کردن گیت، باز و بسته شدن آهسته، با مقاومت جریان کمتر اما نیاز به تلاش بیشتری برای کارکردن دارند، روشن/خاموش را کنترل می کنند و بیشتر برای جداسازی خطوط اصلی که برای مدت زمان طولانی کاملا باز یا کاملا بسته هستند استفاده می شوند.
دریچه‌های توپی-پربه دلیل مزایایی مانند مقاومت جریان کم، باز و بسته شدن سریع، و سهولت اتوماسیون، به طور گسترده در سیستم‌های خاموش{0}}خط لوله اصلی، جداسازی اضطراری و تمیز کردن خطوط لوله در صنایعی مانند نفت، گاز طبیعی و تصفیه آب استفاده می‌شوند.
دریچه های دروازهاز سوی دیگر، به دلیل ساختار ساده، کم هزینه و آب بندی قابل اعتماد، معمولاً در خطوط لوله اصلی با قطر بزرگ-برای رسانه های تمیز مانند تامین آب، زهکشی، بخار و روغن استفاده می شود، به عنوان{{1}دریچه های خاموش برای جداسازی تعمیر و نگهداری یا عملکرد طولانی مدت-، و به خصوص در شرایط دمای بالا و فشار بالا پایدار عمل می کنند.
دانلود رایگان: دریچه توپی کامل در مقابل ماتریس فنی دریچه دروازه (PDF). معضلات انتخاب خود را حل کنید.
مقایسه عملکرد و عملکرد
| مورد مقایسه | شیر توپی کامل | شیر دروازه |
| عملکرد اولیه | خاموش شدن سریع-یا باز کردن | انزوای آهستهیا باز کردن |
| نوع حرکت | ربع-پیچ(چرخش توپ 90 درجه) | چند-چرخش / خطی(گوه به صورت عمودی حرکت می کند) |
| سرعت باز کردن/بستن | فوق العاده سریع(فقط 1/4 دور مورد نیاز است) | کند(چرخش های زیادی لازم است؛ جلوگیری از چکش آب) |
| گشتاور عملیاتی | نسبتا زیاد (اصطکاک بین توپ و صندلی) | گشتاور اولیه بالا؛ در طول سفر کمتر |
| طراحی مسیر جریان | کاملاً مستقیم-ازطریق(شناسه=شناسه لوله) | مستقیم-ازطریق(شناسه معمولاً=شناسه لوله) |
| تنظیم جریان | توصیه نمی شود (صندلی را فرسایش می دهد) | برای دریچه گاز ممنوع است(باعث لرزش گوه می شود) |
مشخصات فنی و عملکرد
| پارامتر | شیر توپی کامل | شیر دروازه |
| مقاومت جریان و ΔP | فوق العاده کم(ضریب ضرر نزدیک به صفر) | فوق العاده کم(فقط کمی بالاتر از شیر توپی) |
| کلاس آب بندی | فوق العاده بالا(به طور معمول حباب کلاس VI ANSI- محکم) | متوسط (معمولاً کلاس IV/V فلز-تا-فلز) |
| آب بندی دو طرفه | قابلیت دو جهتی عالی | گیت های گوه ای معمولاً آب بندی دو طرفه را ارائه می دهند |
| ارتفاع سوپاپ | فشرده(نمایه پایین) | خیلی بلند(به خصوص نوع ساقه بالارونده) |
| چهره-به-چهره (F-F) | نسبتا طولانی تر | کوتاه تر(صرفه جویی در فضا در طول خط لوله) |
| سایش سطح آب بندی | اصطکاک ثابت در حین کار | اصطکاک فقط در لحظه بسته شدن رخ می دهد |
مقایسه کاربرد و نگهداری
| مورد | شیر توپی کامل | شیر دروازه |
| سناریوهای معمولی | گاز طبیعی، میادین نفتی، مواد شیمیایی، ESD (خاموش شدن اضطراری) | سیستم های آب، نیروگاه ها، پالایشگاه ها |
| قابلیت Pigging | به طور کامل پشتیبانی می شود | پشتیبانی می شود |
| دما/فشار بالا | محدود به مواد نرم صندلی (صندلی سخت گران است) | عالی(ساختار فلزی به خوبی از پس سختی ها برمی آید) |
| تاثیر رسوب | زباله ها می توانند در پایین توپ جمع شوند | رسوبات اغلب در شیار پایینی می نشینند (جلوگیری از بسته شدن کامل) |
| فرکانس تعمیر و نگهداری | کم؛ اما تریم معمولاً نیاز به تعویض کامل دارد | بالاتر؛ اما صندلی ها را اغلب می توان به صورت آنلاین ترمیم کرد |
| هزینه | متوسط به بالا(مخصوصا برای سایزهای بزرگ) | کم تا متوسط(مقرون به صرفه-برای قطرهای بزرگ) |

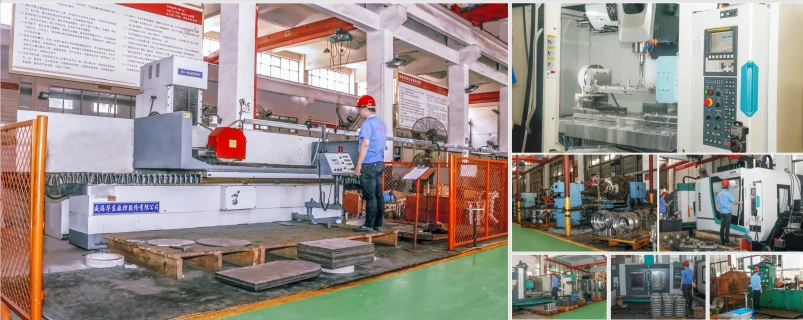

کارخانه شیر GNEE
سوالات متداول
چه زمانی از شیر توپی با پورت کامل استفاده کنیم؟
از آنجایی که آنها کمترین مقاومت را در برابر جریان دارند، شیرهای توپی تمام پورت برای آنها توصیه می شودسیستم هایی که در آن هم جامدات و هم مایعات از دریچه ها عبور می کنند. طراحی باز امکان ایجاد-در داخل و اطراف اتصال شیر را کاهش می‌دهد، که می‌تواند عملکرد کلی شیر را در طول زمان تحت تأثیر قرار دهد.
ویژگی جریان یک شیر توپی کامل چیست؟
مسیر جریان در مورد شیر توپی پر پورت استتقریباً مانند یک لوله دایره ای مستقیم (بستگی به برنامه لوله دارد) با شناسه توپ مطابق با شناسه لوله. بنابراین سهم بخش لوله در مقایسه با تنها ناحیه توپ در افت فشار ناشی از اصطکاک قابل توجه خواهد بود.
