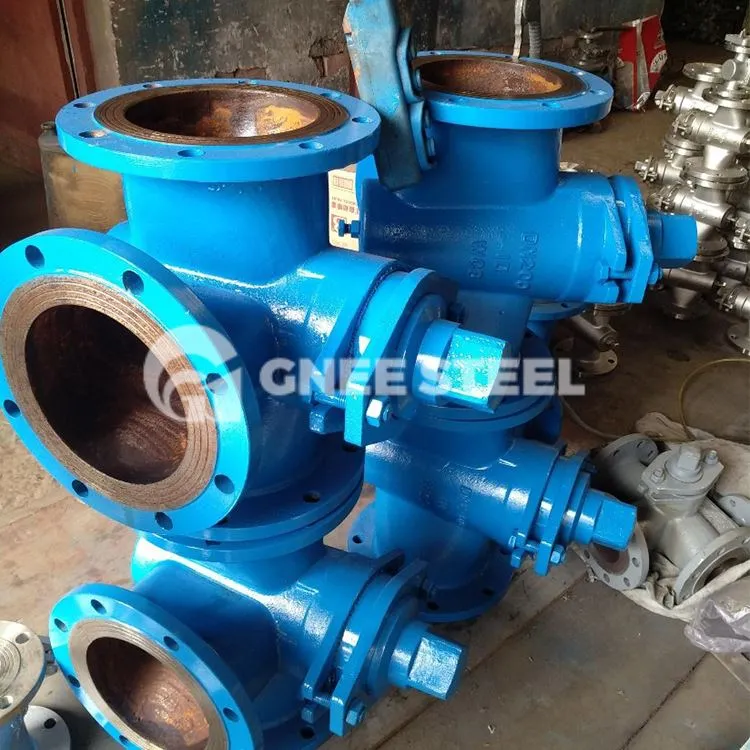

شیر پلاگین یک شیر پلاگین متعادل با فشار است که عملکرد "خاموش کردن محکم" را برای بازار جهانی نفت و گاز فراهم می کند. دریچههای دوشاخه در اندازههای 0.5 تا 36 اینچ با انواع اتصالات انتهایی و درجهبندی فشار از ANSI 125 تا 2500 و API 6A (تا 5000) موجود هستند.
اندازه پورت:1/2"~24" (DN15~DN600)
فشار:CL 150-CL2500
متوسط:آب، بخار، نفت، گاز و غیره
درجه حرارت :-29 درجه تا +180 درجه،-40 درجه -450 درجه
جنس بدنه:WCB، LCB، LCC، CF8، CF8M، CF3، CF3M یا مواد دیگر
مشخصات شیر پلاگین نشسته فلزی.
| طراحی و ساخت | API 599، API 6D |
| اندازه اسمی | NPS 1/2" ~ 24" |
| اندازه گیری فشار | کلاس 150 ~ 1500 لیتر |
| پایان اتصال | فلنج (RF، FF، RTJ)، جوش لب به لب (BW)، جوش داده شده سوکت (SW) |
| درجه بندی فشار-دما | دانلود: ASME B16.34.34.pdf |
| ابعاد چهره به چهره | دانلود: ASME B16.10 |
| بعد فلنج | دانلود: ASME B16.5 |
| جوش لب به لب | دانلود: ASME B16.25 |
دریچه پلاگین روغن کاری شده فلزی مواد قطعات اصلی
| نه | نام قطعه | مواد |
| 1 | بدن | ASTM A٪ 7b٪ 7b0٪ 7d٪ 7dWCB A ٪ 7b٪ 7b1٪ 7d٪ 7dWC1٪ 2cWC6٪ 2cWC9٪ 2cC5٪ 2c ASTM A٪ 7b٪ 7b٪ 7b6٪ 7dCF8٪ 2cCF8M٪ 2cCF3٪ 2cCF3M |
| 2 | دوشاخه | ASTM A٪ 7b٪ 7b0٪ 7d٪ 7dGr.F6a ASTM A٪ 7b٪ 7b2٪ 7dF22 ASTM A ٪ 7b٪ 7b4٪ 7dWC1٪ 2cWC6٪ 2cWC9٪ 2cC5٪ 2c ASTM A٪ 7b٪ 7b٪ 7b9٪ 7d٪ 7dCF8٪ 2cCF8M٪ 2cCF3٪ 2cCF3M |
| 3 | واشر | گرافیت انعطاف پذیر + فولاد ضد زنگ |
| 4 | پوشش | ASTM A٪ 7b٪ 7b0٪ 7d٪ 7dWCB A ٪ 7b٪ 7b1٪ 7d٪ 7dWC1٪ 2cWC6٪ 2cWC9٪ 2cC5٪ 2c ASTM A٪ 7b٪ 7b٪ 7b6٪ 7dCF8٪ 2cCF8M٪ 2cCF3٪ 2cCF3M |
| 5 | پیچ | ASTM A٪ 7b٪ 7b0٪ 7d٪ 7dB7٪ 2cA٪ 7b٪ 7b2٪ 7d٪ 7dB8٪ 2cA٪ 7b٪ 7b4٪ 7d٪ 7dB8M |
| 6 | مهره | ASTM A٪ 7b٪ 7b0٪ 7d٪ 7dH٪ 2cA٪ 7b٪ 7b1٪ 7d٪ 7d٪ 2cA٪ 7b٪ 7b2٪ 7dm |
| 7 | بسته بندی | گرافیت انعطاف پذیر+304 |
| 8 | غده | ASTM A٪ 7b٪ 7b0٪ 7d٪ 7dWCB A ٪ 7b٪ 7b1٪ 7d٪ 7dWC1٪ 2cWC6٪ 2cWC9٪ 2cC5٪ 2c ASTM A٪ 7b٪ 7b٪ 7b6٪ 7dCF8٪ 2cCF8M٪ 2cCF3٪ 2cCF3M |
| 9 | آچار | ASTM A216-WCB، ASTM A351-CF8،CF8M،CF3،CF3M |
| 10 | مهره یوغ | ZQA ٪ 7b٪ 7b0٪ 7d٪ 7d |
| 11 | چرخ دستی | ASTM A536 Gr.٪ 7b٪ 7b1٪ 7d٪ 7d ٪ 2cASTM A٪ 7b٪ 7b2٪ 7d٪ 7dWCB |
- مزایای شیر پلاگین:
(1) می توان آن را با چرخش 90 درجه روشن و خاموش کرد که سریع باز و بسته می شود و کار با آن آسان است.
(2) می تواند در هر دو جهت جریان داشته باشد، دارای قطعات کمتری است، وزن سبکی دارد و مقاومت جریان کمی دارد.
(3) شیرهای دوشاخه برای ساختارهای چند کاناله مناسب هستند. یک شیر می تواند دو، سه یا حتی بیشتر کانال جریان شیر داشته باشد که می تواند طراحی سیستم خط لوله را ساده کند.
(4) مناسب برای رسانه های با دمای پایین تر و ویسکوزیته بالاتر.
- معایب شیر پلاگین:
(1) منطقه آب بندی بزرگ است، اصطکاک بزرگ است، باز و بسته شدن کار دشواری است، و گشتاور عملیاتی بزرگ است.
(2) به دلیل محدودیت های ساختاری، برای خطوط لوله با دمای بالا و فشار بالا مناسب نیست. دمای عملیاتی عمومی بیش از 300 درجه نیست.
(3) در صورت استفاده از نشیمنگاه شیر با مهر و موم نرم، باید با ساختاری مقاوم در برابر آتش و ضد الکتریسیته ساکن طراحی شود.
