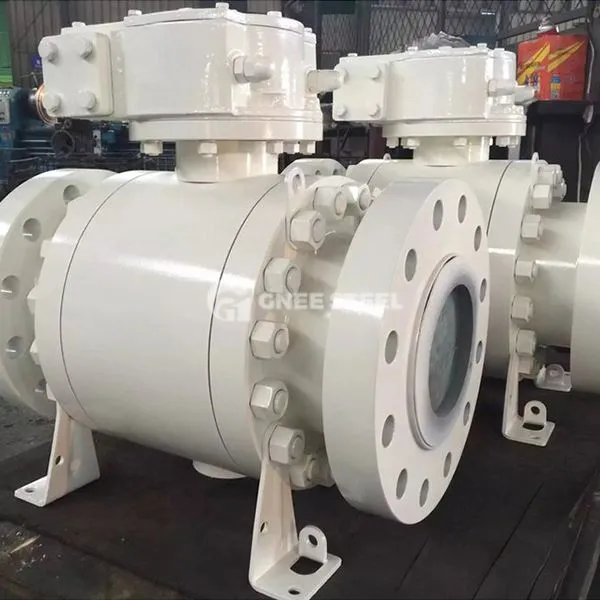

دریچه توپ Trunnion با فلزی

شیر توپ Trunnion با استفاده از فلزی دریچه ای است که از یک ساختار مهر و موم سخت فلزی به فلز استفاده می کند . توپ در بدنه دریچه از طریق یاتاقان های بالا و پایین ثابت می شود ، و ساقه دریچه توپ را به سمت چرخش 90 درجه می چرخاند تا به کنترل مایعات برسد.}} مؤلفه های اصلی عبارتند از:

‌ Valve Body‌: ساخته شده از ریخته گری یا جعل ، با مقاومت فشار قوی (مواد مشترک مانند WCB ، آلیاژ استیل ضدزنگ).
ball ball ‌fixed: ریخته گری/جعل انتگرال ، سطح سخت شده (مانند سرامیک پاشیده شده ، کاربید سیمانی) ، سختی می تواند به HRC60 یا بالاتر برسد.
صندلی دریچه متالی: یک جفت آب بندی با توپ تشکیل می دهد ، مواد با توپ مطابقت دارد (مانند فولاد ضد زنگ + کاربید سیمانی) ، و زبری سطح آب بندی کمتر از یا مساوی با RA0.2 است.
‌ VAVEVE STEM‌: محرک و توپ را برای انتقال گشتاور متصل می کند.
system preload System‌: به طور خودکار سایش سطح آب بندی را جبران می کند تا از آب بندی طولانی مدت اطمینان حاصل شود .
مزایا و ویژگی های اصلی
‌ سازگاری با شرایط کار شدید
‌ دامنه دما ‌: -196 درجه تا 650 درجه ‌ (فقط شیر مهر و موم نرم-20 درجه 180 درجه) ؛
‌ مقاومت فشار ‌: حداکثر ‌ کلاس 2500 (PN420) ، مناسب برای بخار فشار قوی و خطوط لوله گاز طبیعی.
‌ مقاومت در برابر خوردگی/سایش ‌: مناسب برای ذرات حاوی متوسط ​​(مانند دوغاب ، خاکستر) ، ضد بسته بندی از طریق سطح آب بندی کاربید و طراحی خود تمیز کردن {{2}
‌ قابلیت اطمینان پلمپ ‌

مهر و موم های سخت فلزی خطر پیری و تغییر شکل در دمای بالا و فشار زیاد ندارند و میزان نشت بسیار پایین تر از مهر و موم های نرم است.
‌ مهر و موم دو طرفه ‌: طراحی صندلی دریچه دوتایی از جریان دو طرفه رسانه بدون محدودیت جهت نصب پشتیبانی می کند .
‌ عمر طولانی و نگهداری کم

طراحی مقاوم در برابر سایش عمر سرویس را گسترش داده و فرکانس نگهداری از خرابی را کاهش می دهد.

ساختار مدولار جایگزینی سریع مهر و موم . را تسهیل می کند



دریچه توپ Trunnion با فلزی



برنامه

دریچه های توپ Trunnion با فلزی ، با سه ویژگی اصلی مقاومت در برابر شرایط کار شدید ، مهر و موم نشت صفر و عمر طولانی ، مسئولیت موارد زیر را در زمینه های کلیدی مانند صنعت انرژی و شیمیایی دارند:
guarant ضمانت ایمنی: خطر نشت رسانه های با درجه حرارت بالا و فشار بالا را از بین ببرید.
② تداوم تولید: کاهش ظرفیت تولید ناشی از خرابی را کاهش دهید.
③ بهینه سازی هزینه: فرکانس نگهداری و مصرف قطعات یدکی را کاهش دهید
