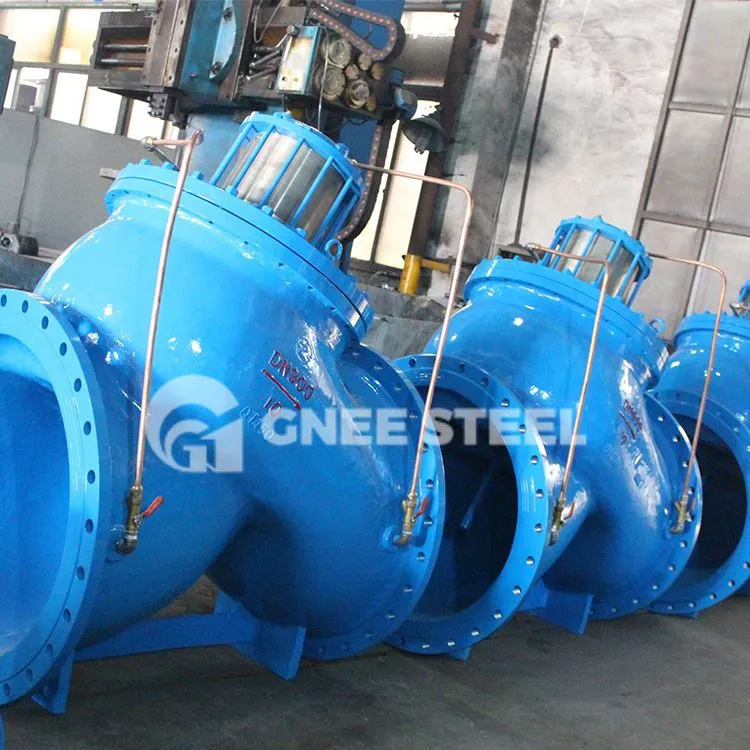

شیر چک پیستون
video
شیر چک پیستون

شیر چک پیستون

شیر چک پیستونی به جریان خود محیط متکی است و به طور خودکار فلپ سوپاپ را باز و بسته می کند، که برای جلوگیری از شیر برگشتی متوسط، همچنین به عنوان شیر چک، شیر چک، شیر جریان برگشتی و شیر فشار برگشتی شناخته می شود.
ارسال درخواست
چت کن
شرح شیر چک نوع پیستون

فلپ دریچه چک پیستون دیسکی شکل است که حول محور کانال صندلی سوپاپ برای حرکت چرخشی می چرخد، زیرا کانال سوپاپ به یک جریان ساده، مقاومت در برابر جریان نسبت به بالا آمدن شیر چک پروانه کوچک است، مناسب برای جریان کم و جریان تغییرات نادر در موارد با قطر زیاد است، اما نباید برای جریان ضربانی استفاده شود و عملکرد آب بندی آن به خوبی نوع بالابر نیست.

استانداردهای طراحی و ساخت
طراحی پایه API 6D
ضخامت دیوار API 6D
ابعاد چهره به چهره همانطور که بیان شد
ابعاد انتهای فلنج ANSI/ASME 16.5
ابعاد انتهایی جوش لب به لب ANSI/ASME B16.25
بازرسی و آزمایش API 6D
جدول اندازه شیر بررسی سبک پیستون

شیرهای چک پیستونی - API 6D
​سایز: 2" - 24"
کلاس: 150

اندازه که در 2 3 4 6 8 10 12 14 16 18 20 24
MM 50 80 100 150 200 250 300 350 400 450 500 600
الف - RF که در 8.0 9.5 11.5 16 19.5 24.5 27.5 31 36 38.5 38.5 51
MM 203 241 292 406 495 622 699 787 914 978 978 1295
H1 که در 3.25 4.875 5 6.75 9.25 11.75 13.25 14.875 17 / / /
MM 83 124 127 171 235 298 337 378 432 / / /
H2 که در 7.0 8.35 10.23 14.56 17.83 22.48 25.51 27.25 30.125 / / /
MM 178 212 260 370 451 571 648 692 765 / / /
وزن
(RF)		 پوند 64 124 201 332 610 1040 1328 2010 2480 / / /
کیلوگرم 29 56 91 151 277 472 602 912 1125 / / /

شیرهای چک پیستونی - API 6D
اندازه ها: 2" - 16"
کلاس: 300

اندازه که در 2 3 4 6 8 10 12 14 16 18 20 24
MM 50 80 100 150 200 250 300 350 400 450 500 600
A-RF که در 10.25 14.75 17.625 19.375 22.5 29.625 32 35.25 39.125 / / /
MM 260 375 448 492 572 752 813 895 994 / / /
الف- BW که در AUR AUR AUR AUR AUR AUR AUR AUR AUR / / /
MM AUR AUR AUR AUR AUR AUR AUR AUR AUR / / /
H1 که در 3.25 4.875 5 6.75 9.25 11.75 13.25 14.875 17 / / /
MM 83 124 127 171 235 298 337 378 432 / / /
H2 که در 8.5 10.25 12.5 17.5 20.125 23.75 24.375 27.25 30.125 / / /
MM 216 260 318 445 511 603 619 692 765 / / /
وزن
(RF)		 پوند 80 155 250 415 750 1300 1660 2500 3100 / / /
کیلوگرم 36 70 114 187 341 591 755 1136 1409 / / /
AUR=در صورت درخواست در دسترس است

شیرهای چک پیستونی - API 6D
​سایز: 2" - 24"
کلاس: 600

اندازه NPS 2 3 4 6 8 10 12 14 16 18 20 24
DN 50 80 100 150 200 250 300 350 400 450 500 600
الف - RF که در 11 14.75 18.5 20.75 24 30.88 33.625 37 41.25 46 55.5 60
MM 279 375 470 527 610 784 854 940 1048 1168 1410 1524
الف - RTJ که در 11.375 14.875 18.625 20.875 24.125 31 33.75 37.125 41.375 46.125 55.75 60.125
MM 283 378 461 530 613 787 857 943 1051 1172 1413 1527
A - BW که در AUR AUR AUR AUR AUR AUR AUR AUR AUR AUR AUR AUR
MM AUR AUR AUR AUR AUR AUR AUR AUR AUR AUR AUR AUR
H1 که در 3.25 5.25 5.375 7 9.25 11.75 13.125 14.875 17 19.25 20.875 22.125
MM 83 133 137 178 235 298 333 378 432 489 530 561
H2 که در 8.5 10.25 12.125 18 20.25 24.25 25.125 28.125 31.25 32.875 35.25 38.78
MM 216 260 308 457 514 616 638 714 794 835 895 985
WGT
(RF)		 پوند 71 136 215 485 782 1291 1880 2391 3788 / 5871 8507
کیلوگرم 32 62 98 220 355 586 853 1084 1718 / 2663 3858
AUR=در صورت درخواست در دسترس است

شیرهای چک پیستونی - API 6D
​سایز: 2" - 12"
کلاس: 900

اندازه NPS 2 3 4 6 8 10 12 14 16 18 20 24
DN 50 80 100 150 200 250 300 350 400 450 500 600
الف - RF که در / 14.875 19.375 21.875 24.875 31.375 33.875 / / / / /
MM / 378 492 556 632 797 860 / / / / /
الف - RTJ که در / 15 19.5 22 25 31.5 33.125 / / / / /
MM / 381 495 559 635 800 857 / / / / /
A - BW که در / AUR AUR AUR AUR AUR AUR / / / / /
MM / AUR AUR AUR AUR AUR AUR / / / / /
H1 که در / 5.25 5.375 7 9.25 11.75 13.125 / / / / /
MM / 133 137 178 235 298 333 / / / / /
H2 که در / 10.25 12.125 18 20.25 24.25 25.125 / / / / /
MM / 260 308 457 514 616 638 / / / / /
WGT
(RF)		 پوند / 175 290 550 810 1650 2450 / / / / /
کیلوگرم / 72 129 268 430 751 1044 / / / / /
AUR=در صورت درخواست در دسترس است

شیرهای چک پیستونی - API 6D
​سایز: 2" - 12"
کلاس: 1500

اندازه که در 2 3 4 6 8 10 12 14 16 18 20 24
MM 50 80 100 150 200 250 300 350 400 450 500 600
الف - RF که در 13.625 17.25 20.25 24 32.375 34.375 41 / / / / /
MM 346 438 514 610 822 873 1041 / / / / /
الف - RTJ که در 13.75 17.325 20.375 24.25 32.75 35 41.675 / / / / /
MM 349 440 518 616 832 889 1059 / / / / /
A - BW که در AUR AUR AUR AUR AUR AUR AUR / / / / /
MM AUR AUR AUR AUR AUR AUR AUR / / / / /
H1 که در 3.25 5.25 5.375 7 9.25 11.75 13.125 / / / / /
MM 83 133 137 178 235 298 333 / / / / /
H2 که در 8.5 10.25 12.125 18 20.25 24.25 25.125 / / / / /
MM 216 260 308 457 514 616 638 / / / / /
وزن
(RF)		 پوند 111 207 362 803 1320 2183 2301 / / / / /
کیلوگرم 50 94 164 364 599 990 1044 / / / / /
AUR=در صورت درخواست در دسترس است

شیرهای چک پیستونی - API 6D
​سایز: 2" - 12"
کلاس: 2500

اندازه NPS 2 3 4 6 8 10 12 14 16 18 20 24
DN 50 80 100 150 200 250 300 350 400 450 500 600
الف - RF که در 14.875 20.25 23.125 32 37.375 / / / / / / /
MM 378 512 587 813 949 / / / / / / /
الف - RTJ که در 15 20.5 23.5 32.5 38 / / / / / / /
MM 381 521 597 826 965 / / / / / / /
A - BW که در AUR AUR AUR AUR AUR / / / / / / /
MM AUR AUR AUR AUR AUR / / / / / / /
H1 که در 3.25 5.25 5.375 7 9.25 / / / / / / /
MM 83 133 137 178 235 / / / / / / /
H2 که در 8.5 10.25 12.125 18 20.25 / / / / / / /
MM 216 260 308 457 514 / / / / / / /
وزن
(RF)		 پوند 151 320 513 1327 2068 / / / / / / /
کیلوگرم 68 145 233 602 938 / / / / / / /
AUR - در صورت درخواست در دسترس است
جزئیات سوپاپ ها را بررسی کنید
