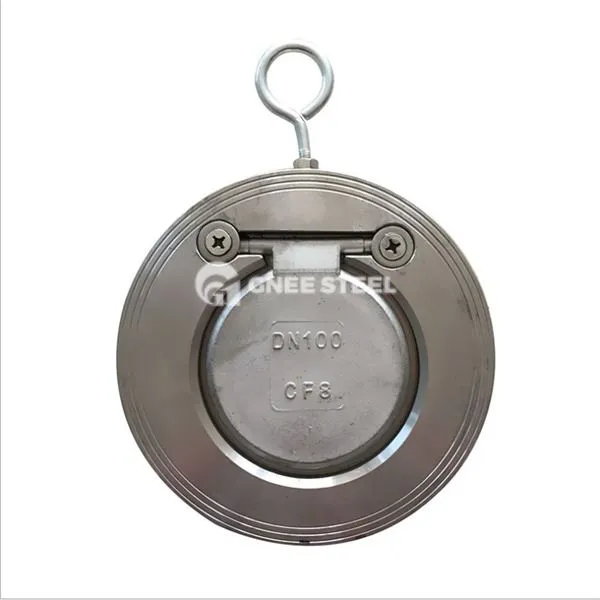

شیر چک ویفر تک صفحه

شیر چک ویفر یک صفحه ، دریچه ای است که با چرخاندن یا بلند کردن یک دیسک دریچه منفرد ، به خاموشی یک طرفه می رسد. ساختار اصلی آن یک نصب از نوع ویفر است (بدون اتصال فلنج) ، که به فشار خود محیط متکی است تا دیسک دریچه را باز کند و نزدیک شود تا از بازگشت به عقب محیط جلوگیری شود. اجزای اصلی شامل موارد زیر است:

بدنه دریچه: معمولاً از فولاد ضد زنگ (304/316) یا UPVC ساخته شده است که مقاوم در برابر خوردگی است و برای شرایط کم فشار تا فشار متوسط ​​مناسب است.
DISC DISC: یک طراحی دیسک تک تکه ای که به سرعت از طریق پیش بارگذاری بهار یا کمک های گرانشی برای کاهش ضربه چکش آب بسته می شود.
مهر و موم: لاستیک (NBR/EPDM) یا مهر و موم سخت فلزی (آلیاژ برنز/استولیت) برای اطمینان از اینکه میزان نشت کمتر یا برابر با 0 است. 01 ٪.



دریچه چک ویفر صفحه تک صفحه



مزایای

‌compact و سبک وزن: ضخامت طراحی از نوع ویفر فقط 1/3 ~ 1/2‌ از شیر چک فلنج سنتی است و فضای نصب را ذخیره می کند. closing بسته شدن: زمان بسته شدن دیسک دریچه بهار به کمک بهار کمتر از یا مساوی با {6}} 2 ثانیه است ، به طور موثری جلوگیری از جریان پشتی متوسط ​​و اثر چکش آب. مقاومت در برابر جریان جریان: از دست دادن فشار طراحی بدنه دریچه ساده کمتر از یا مساوی با {8}}. 03MPa ، مناسب برای سناریوهای سرعت جریان کم است. low نگهداری هزینه هزینه: بدون مکانیسم پیچیده درایو ، جداسازی آسان و مونتاژ ، هزینه کم تعویض مهر و موم. ‌

برنامه ها

آبرسانی ساختمان و سیستم زهکشی: برای جلوگیری از جریان آب و تأثیرگذاری بر روی پروانه در هنگام متوقف شدن پمپ ، برای خروجی پمپ آب استفاده می شود. ‌ گرمایش ، تهویه و تهویه مطبوع (HVAC) ‌: مناسب برای خطوط لوله گردش آب سرد ، با تحمل {0}}} درجه 60 درجه شرایط کار. خطوط لوله کم فشار شیمیایی: حمل آب تمیز و رسانه های خورنده ضعیف (مانند غلظت محلول اسید و قلیایی کمتر از یا برابر با 10 ٪).
