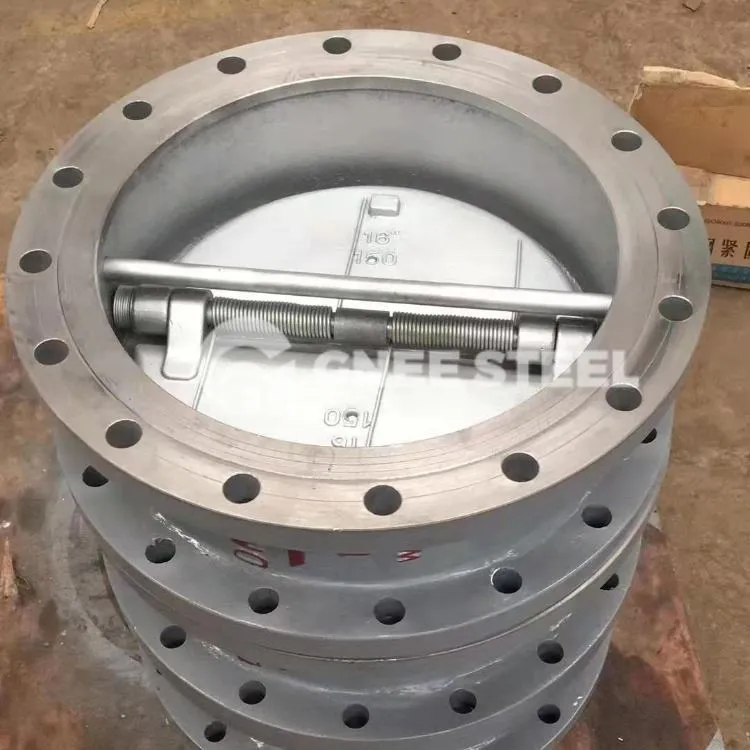

شیرهای چک ویفر نوسانی همچنین میتوانند در خطوط لولهای استفاده شوند که سیستمهای کمکی را تامین میکنند، جایی که فشار ممکن است از فشار سیستم اصلی بالاتر رود. شیرهای چک را می توان بر روی خطوط لوله با رسانه های مختلف بسته به مواد آنها اعمال کرد. هنگامی که شیر چک روی خط لوله نصب می شود، به یکی از اجزای سیال خط لوله کامل تبدیل می شود. فرآیند باز و بسته شدن دیسک شیر تحت تأثیر وضعیت جریان گذرا سیستمی است که در آن قرار دارد. به نوبه خود، ویژگی های بسته شدن دیسک شیر این است که بر وضعیت جریان سیال تأثیر می گذارد.
- طراحی و تولید بر اساس API 6D، API 594، ASME B16.34 یا معادل ◆ رتبه بندی PT به ASME B16.34
- ابعاد چهره به چهره به ASME B16.10 ◆ انتهای فلنج دار به ASME B16.5
- انتهای جوش لب به لب به ASME B16.25 ◆ علامت گذاری سوپاپ ها به MSS SP-25
- بازرسی و آزمایش بر روی API 598
- اندازه ها از 2 اینچ تا 60 اینچ است.
- ساختار در بدنه اتحادیه یک تکه
- رتبه بندی فشار از کلاس 150 تا کلاس 2500، PN16 تا PN420
- اتصالات را به صورت فلنج دار RF یا RTJ، ویفر، کاملاً پردار و شیاردار به پایان می رساند
- انواع بدنه و مواد تزئینی ارائه شده است، از جمله فولاد کربنی ASTM A216 WCB، WCC، فولاد کم کربن LCB، LCC، فولاد آلیاژی WC6، WC9، C5، فولاد ضد زنگ CF8، CF8M، CF3، CF3M، دوبلکس و فولاد سوپر دوبلکس A890 GR. 4A، 5A یا F51، مواد ویژه در Monel، Alu. برنز C95800، 95600 و غیره. ممکن است پوشش هایی برای مقاومت در برابر خوردگی یا سایش بیشتر ارائه شود. روکش های سخت و جوش نیز ممکن است عرضه شوند. گزینههای صندلی با قابلیت ارتجاعی فلز به فلز یا محکم در برابر حباب.
- سیستم بای پس اختیاری و مونتاژ وزنه مقابل.
شیرهای چک
