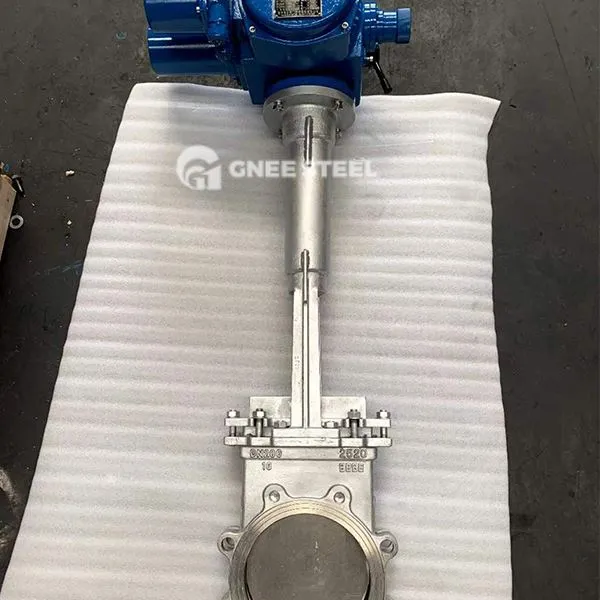

توضیحات دریچه دروازه چاقوی درجه حرارت بالا
شیر دما با دما گیت دریچه یک دریچه دروازه از نوع چاقو است که برای شرایط کار با دمای بالا طراحی شده است. دروازه آن از آلیاژ مقاوم در برابر درجه حرارت بالا یا مواد پوشش سرامیکی ساخته شده است. صندلی سوپاپ و ساختار آب بندی با محیط با درجه حرارت بالا سازگار است و می تواند در برابر دمای شدید کمتر از یا مساوی با 1100 درجه مقاومت کند. برای تخلیه خاکستر دیگ بخار ، حمل و نقل پودر با درجه حرارت بالا ، درمان سرباره متالورژی و سایر سناریوها مناسب است.
ساختار و ماده
coise بدنه و دریچه
مواد: 2520 فولاد ضد زنگ (06CR25NI20) ، فولاد ضد زنگ 310S یا فولاد کربن با سرامیکی مقاوم در برابر دمای بالا اسپری شده برای تقویت مقاومت در برابر خوردگی و مقاومت در برابر تغییر شکل حرارتی.
ساختار: تقسیم یا طراحی انتگرال ، کانال جریان مستقیم برای کاهش احتباس متوسط و استرس حرارتی.
plate صفحه Gate
طراحی چاقو یا گوه به شکل ، سطح سطح با آلیاژ سخت (مانند کاربید تنگستن) یا لایه سرامیک پاشش برای بهبود مقاومت سایش و مقاومت در برابر دمای بالا.
برخی از مدل ها از ساختار دروازه الاستیک برای جبران انحراف انبساط حرارتی در دمای بالا از طریق تغییر شکل جزئی استفاده می کنند.
system سیستم سلامت
مهر و موم سخت درجه حرارت بالا: مهر و موم فلزی به فلزی (مانند فولاد ضد زنگ + کاربید) ، نشت کمتر از یا مساوی با 26 × dn mm³/s.
مهر و موم کامپوزیت: برخی از مدل ها مهر و موم فلزی را با ساختار جبران الاستیک ترکیب می کنند تا با نوسانات درجه حرارت بالا سازگار شوند.
device دستگاه drive
راهنمای دستی ، برقی یا پنوماتیک ، طراحی مقاوم در برابر دمای بالا (مانند سپر حرارتی ، روان کننده مقاوم در برابر دمای بالا).
مشخصات دریچه دروازه با دمای بالا
|
مواد اجرایی
|
فولاد ضد زنگ ، چدن
|
|
ماده بدن
|
فولاد ضد زنگ (SS316 ، SS304)
|
|
اندازه اختیاری
|
1/2 "~ 8" ، DN15 ~ DN200
|
|
ماده مهر و موم شده
|
NBR ، EPDM ، PTFE ، مهر و موم فلزی
|
|
رسانه قابل اجرا
|
گاز ، مایع ، آب ، کنترل روغن
|
|
دمای قابل اجرا
|
-30-425 درجه
|
|
عملکرد محرک اختیاری
|
نوع تعویض ، نوع تنظیم ، نوع هوشمند
|
|
جمع اختیاری
|
شیر برقی ، حلقه آب بندی ، سوئیچ محدودیت ، محرک
|
|
فشار عملیاتی
|
1.6 ~ 6.4 متر PA
|
|
زندگی
|
1،500 ، {2}} (1 میلیون) بار
|
|
لوازم جانبی اختیاری
|
شیر Solenoid Namur ، سوئیچ محدود ، FRL ، نشانگر موقعیت ، دستگاه دستی
|
|
کاربرد
|
غذا و نوشیدنی ، آب و فاضلاب ، آب فوق العاده خالص ، آب شیرین کن ، شیمیایی ، نساجی ، دارویی ، پالپ و کاغذ ، معدن
صنایع دیگ بخار و قدرت |
دریچه دروازه چاقوی درجه حرارت بالا
ویژگی
instruciation به درجه حرارت شدید بالا:
دامنه دمای عملیاتی {0}}} درجه 1100 درجه ، مناسب برای رسانه هایی مانند خاکستر دیگ بخار و پودرهای دمای بالا است.
هیچ دستگاه خنک کننده خارجی مورد نیاز نیست و باعث کاهش پیچیدگی سیستم می شود.
مقاومت در برابر سایش -:
صندلی دروازه و دریچه با کاربید یا سرامیک پوشانده شده است که می تواند محیط ذرات سخت مانند سرباره و پودر ذغال سنگ را کنترل کند.
مهر و موم قابل اعتماد:
پایداری مهر و موم های سخت فلزی در دماهای بالا برای جلوگیری از خرابی مواد آب بندی نرم به دلیل درجه حرارت بالا حفظ می شود.
طراحی خود اسپین دروازه می تواند چسب ها را روی سطح آب بندی کند تا از لکه دار شدن جلوگیری کند.
maintenance تعمیر و نگهداری:
ساختار مدولار از جایگزینی سریع دروازه ها یا اجزای آب بندی برای کاهش خرابی پشتیبانی می کند.
برنامه
صنعت قدرت:
برش متوسط درجه حرارت بالا و تنظیم جریان سیستم های حذف خاکستر دیگ بخار و خطوط لوله حذف خاکستر نیروگاه.
metallurgy and mining:
حمل و نقل سرباره کوره انفجار ، پودرهای فلزی درجه حرارت بالا و درمان گاز دودکش دستگاه پینتر.
حفاظت از شیمیایی و محیط زیست :
تصفیه گاز زباله با دمای بالا ، کنترل مواد پودر در راکتورهای شیمیایی.
industruction صنعت مواد -
گاز اگزوز کوره سیمان و خطوط لوله پودر مواد اولیه با درجه حرارت بالا قطع می شوند.
