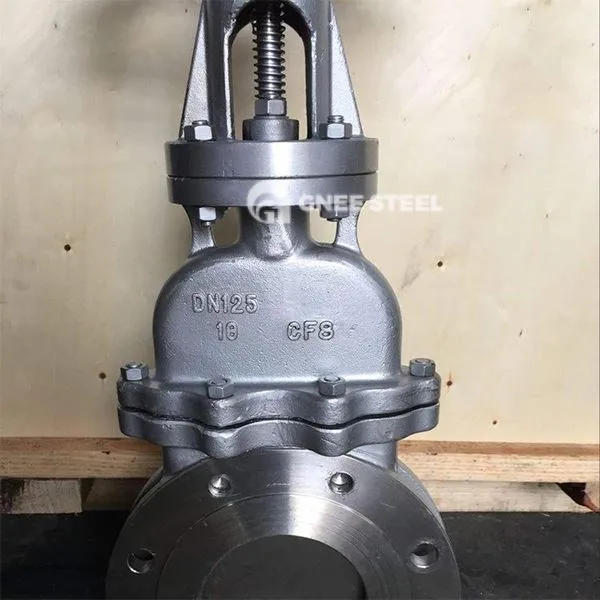

دریچه های دروازه مهر و موم فشار

دریچه دروازه Bonnet Gate با فشار ، ساختار ویژه ای از شیر دروازه فشار بالا استاندارد آمریکایی است. ویژگی اصلی آن استفاده از فشار متوسط ​​برای تقویت آب بندی درپوش است. این ماده عمدتاً برای شرایط فشار قوی کلاس 600 و بالاتر استفاده می شود.
ساختار:
فشار خون
این یک حلقه آب بندی مخروطی + ساختار پیچ و مهره فشرده سازی را اتخاذ می کند. فشار متوسط ​​داخلی ، حلقه آب بندی را به سمت گسترش به بیرون سوق می دهد ، به طوری که هرچه فشار بیشتر شود ، مهر و موم محکم تر می شود.
برای جلوگیری از نشت ناشی از آرامش استرس پیچ تحت فشار زیاد ، جای بالت سنتی را جایگزین می کند.
دروازه گوه الاستیک
یک شیار حلقوی در وسط دروازه وجود دارد که می تواند در دمای بالا کمی تغییر شکل داده شود تا بتواند انبساط حرارتی را جبران کند و از جنجال جلوگیری کند.
سطح آب بندی با کاربید سیمانی مبتنی بر کبالت (مانند STL) جوش داده می شود تا در برابر فرسایش و سایش مقاومت کند.
سیستم آب بندی مضاعف
مهر و موم اصلی: مهر و موم سخت بین دروازه و صندلی دریچه ؛ مهر و موم فوقانی: هنگامی که ساقه دریچه کاملاً باز است ، یک مهر و موم کمکی با درپوش شیر تشکیل می دهد و اجازه می دهد تا بسته بندی تحت فشار جایگزین شود.
طراحی ساقه گسترده
فضای انبساط درجه حرارت بالا محفوظ است و درمان نیتریدر سطح ساقه دریچه مقاومت سایش را بهبود می بخشد.



دریچه های دروازه مهر و موم فشار



 مزایای
‌ نشت صفر فشار بالا
فشار متوسط ​​حلقه آب بندی را محکم می کند و نشت صفر در شرایط کار کلاس 2500 (42MPa) حفظ می شود. ‌

مقاوم در برابر شوک حرارتی
پوشش دریچه گسترده + طراحی دروازه الاستیک با نوسانات دما شدید 593 درجه سازگار است. ‌

تعمیر و نگهداری راحت
بسته بندی را تحت فشار (هنگامی که مهر و موم فوقانی مؤثر است) جایگزین کنید تا از خاموش شدن سیستم جلوگیری شود. ‌

سبک و مقاوم در برابر خزش
بدنه دریچه فولادی جعلی 20 ٪ سبک تر از فولاد ریخته گری است و در دمای بالا مقاومت در برابر تغییر شکل قوی تری دارد.

 برنامه ها

تولید برق فوق بحرانی ‌
خط لوله بخار اصلی (فشار بیشتر از یا مساوی با 26MPa ، دمای بیشتر از یا برابر با درجه 566). ‌

واحد هیدروژناسیون پتروشیمی ‌
خطوط لوله ورودی راکتور هیدروژناسیون و خروجی (کلاس 1500 ~ 2500) ؛ ‌

سیستم انرژی هسته ای ‌
خط لوله خنک کننده مدار اولیه (الزامات صدور گواهینامه درجه هسته ای) ؛ ‌

فرآیند سنتز فشار بالا‌
ذغال سنگ به مایع ، سنتز متانول و سایر سیستم های واکنش 10MPa.
