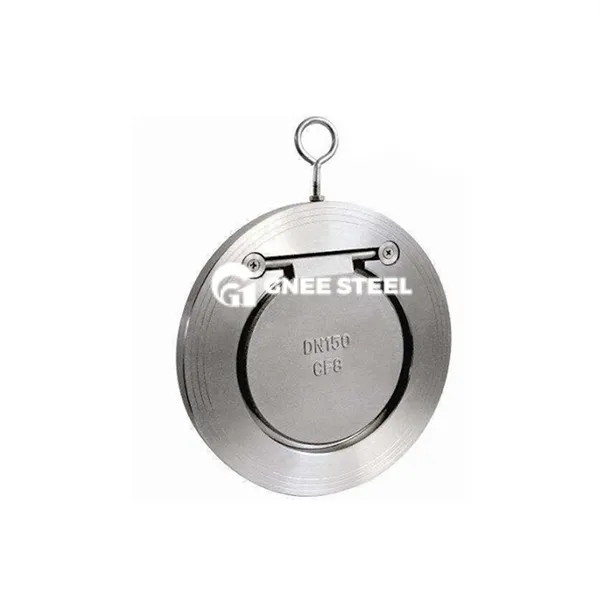

شیر چک نوسان ویفر استیل ضد زنگ

شیر چک نوسان ویفر از جنس استنلس استیل یک دریچه اتوماتیک است که باز و بسته شدن دیسک دریچه را از طریق نیرویی که توسط جریان خود محیط ایجاد می شود ، کنترل می کند. این ماده به طور خاص برای جلوگیری از جریان عقب رسانه در خط لوله استفاده می شود و از ویژگی های دوگانه اتصال ویفر و ساختار نوسان برخوردار است. توابع اصلی آن شامل موارد زیر است:

جلوگیری از جریان پشتی متوسط: اطمینان از جریان یک طرفه مایعات برای جلوگیری از آسیب به پمپ ها ، ظروف و سایر تجهیزات به دلیل جریان عقب.

باز و بسته شدن اتوماتیک: با تکیه بر فشار سیال و دیسک دریچه برای دستیابی به عمل ، هیچ قدرت خارجی لازم نیست.

اصل کار
جریان رو به جلو: فشار متوسط ​​فلپ دریچه را فشار می دهد تا در اطراف محور بچرخد تا باز شود و مایع به آرامی عبور می کند. جریان معکوس: هنگامی که فشار متوسط ​​از بین می رود یا معکوس می شود ، فلپ دریچه به سرعت تحت عمل گرانش (یا نیروی بهار) بسته می شود تا جریان معکوس را مسدود کند.

1. فشار کار: 1. 0 MPA/1.6MPA/2.5MPA

2. دمای کار: NBR: 0 درجه -+80 درجه EPDM: -10 درجه {4}} درجه ویتون: -20 درجه {6}} درجه درجه

3. مطابق با ANSI 125/150 رو در رو

فلنج مطابق با EN 1092-2 ، ANSI 125/150 و غیره.

5. تست: DIN3230 ، API598

6. متوسط: آب شیرین ، آب دریا ، مواد غذایی ، انواع روغن ، اسید ، مایع قلیایی و غیره

ویژگی های اصلی

• مقاومت در برابر کاشت: مواد استیل ضد زنگ برای محیط بسیار خورنده (مانند اسید نیتریک ، اسید استیک) و محیط های درجه حرارت بالا مناسب است. ‌
• طراحی مقاومت در برابر جریان کم: ساختار قطر کامل باعث کاهش فشار می شود و برای خطوط لوله جریان بالا مناسب است. ‌
• پاسخ سریع: دیسک دریچه نوسان حساس است و زمان بسته شدن کوتاه دارد که به طور موثری ضربه چکش آب را کاهش می دهد. ‌
• تعمیر و نگهداری آسان: طراحی مدولار از جداسازی سریع پشتیبانی می کند ، که برای تمیز کردن ناخالصی های خط لوله یا جایگزینی مهر و موم مناسب است



شیر چک نوسان ویفر استیل ضد زنگ



برنامه

صنایع شیمیایی: محافظت از جریان از خطوط لوله متوسط ​​اسید و قلیایی.
سیستم تصفیه آب: کنترل جریان آب و ایستگاه های پمپاژ زهکشی و کارخانه های تصفیه فاضلاب.
میدان انرژی: قطع یک طرفه بخار با دمای بالا ، خطوط لوله نفت و گاز

نقاط انتخاب و نصب

سطح فشار: باید با فشار اسمی خط لوله (مانند PN10 ، PN16) مطابقت داشته باشد. ویژگی های ‌Media ‌: 316L بدنه دریچه استیل ضدزنگ و مهر و موم PTFE برای رسانه های خورنده ترجیح داده می شوند. direction جهت نصب: هر دو خط لوله افقی و عمودی قابل قبول هستند ، اطمینان حاصل می کنند که محور چرخش دیسک دریچه با جهت گرانش سازگار است.
