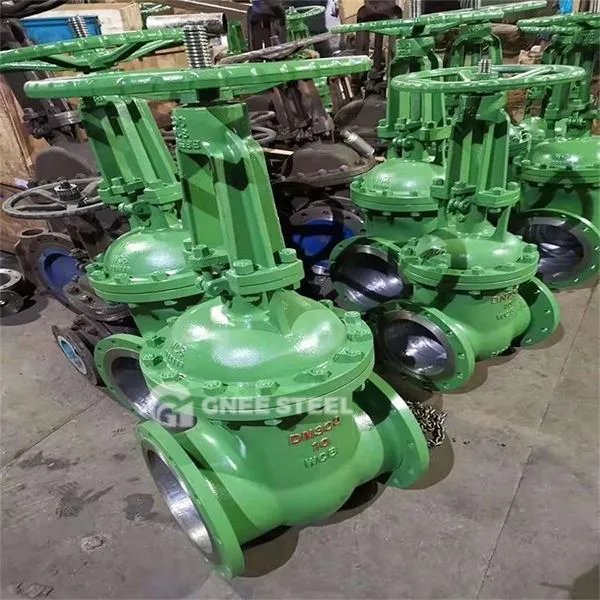

توضیحات دریچه دروازه خلاء بالا
دریچه دروازه خلاء بالا دریچه ای است که برای سیستم خلاء طراحی شده است.
مزایای:
آب بندی عالی: طراحی خودکشی باعث می شود میزان نشت کمتر از یا برابر با 0.01 ٪ DN باشد و مهر و موم نرم PTFE می تواند به نشت صفر برسد ، که بیش از 30 ٪ بهتر از دریچه های دروازه معمولی است.
مقاومت در برابر دمای قوی: ماده بدنه دریچه (مانند فولاد کروم-مولیبدن) از دامنه دمای-29 درجه 550 درجه پشتیبانی می کند ، و حلقه آب بندی مقاومت دما تا 350 درجه دارد (ماده فیبر کربن).
عملکرد آسان: ساختار بسته بندی با اصطکاک پایین گشتاور باز و بسته شدن را کاهش می دهد و گشتاور عملکردی دستی در مقایسه با دریچه های سنتی دروازه حدود 40 ٪ کاهش می یابد.
توانایی ضد آلودگی: طراحی کانال جریان تمام شده ، محیط باقیمانده را کاهش می دهد و برای کنترل سیال حاوی ذرات و الیاف مناسب است {{2}
مشخصات دریچه دروازه خلاء بالا
|
دامنه کاربرد
|
1 × 10-5 pa -1.2 × 105pa (آب بندی حلقه O)
|
|
|
1 × 10-6 pa-1.2} × 105pa (مهر و موم زیر)
|
||
|
فشار دیفرانسیل قبل از صفحات دریچه باز
|
کمتر از یا مساوی با هر جهت 3 3 3pa
|
|
|
میزان نشت بدن و پایه دریچه ها
|
1.3 × 10-7 pa · l · s -1
|
|
|
چرخه تا اولین نگهداری
|
10 ،000 بار
|
|
|
پخت معتدل بدنهای دریچه
|
کمتر از یا برابر با 200 درجه باز کنید. کمتر از یا برابر با 150 درجه ببندید
|
|
|
موقعیت نصب
|
هر جهت
|
|
|
منبع تغذیه (پنوماتیک)
|
AC 220V 50Hz ، 6W یا DC 24V ، 3W (SPE ویژه. قابل تنظیم است)
|
|
|
هوای فشرده شده (فقط به دریچه های پنوماتیک عرضه می شود)
|
0.4-0.7 mpa
|
|
|
سرعت بسته شدن و باز شدن (پنوماتیک)
|
کمتر از یا برابر با 3s
|
|
|
نشانه های موقعیت دریچه ها
|
کتابچه راهنمای
|
با نشانگر موقعیت های باز و بسته (نوع مکانیکی)
|
|
وابسته به پنوماتیک
|
با نشانگر موقعیت های باز و بسته (سوئیچ مغناطیسی)
|
|
دریچه دروازه خلاء بالا
کاربرد و عملکرد صنعت
| صنعتی | سناریوها و توابع خاص | تطبیق عملکرد |
|---|---|---|
| صنعت قدرت | جداسازی خلاء سیستم چگالش توربین بخار در نیروگاه های حرارتی برای جلوگیری از از بین رفتن نفوذ هوا در محیط فشار منفی | طراحی نرخ نشت مقاوم در برابر درجه حرارت بالا و پایین |
| - تولید سازنده | برای حفظ یک محیط فرآیند پاکیزگی ، جریان گاز را در تجهیزات پوشش خلاء دقیق کنترل کنید | سطح آب بندی بالا (کمتر از یا مساوی با 1 × 10 ⁻⁶ pa · m³/s) |
| بیولوژیکی | مسدود کردن آلودگی میکروبی در خطوط تولید آسپتیک و اطمینان از استانداردهای پاکیزگی GMP برای سیستم های تحویل دارو | مواد بدون بارش ، ساخت ساختار آسان |
| صنعت هسته ای | مهر و موم کردن رسانه های رادیواکتیو در تجهیزات جداسازی ایزوتوپ برای جلوگیری از نشت مواد پرخطر | مواد مقاوم در برابر تابش و ساختارهای آب بندی اضافی |
